DS8313 - 智能卡接口

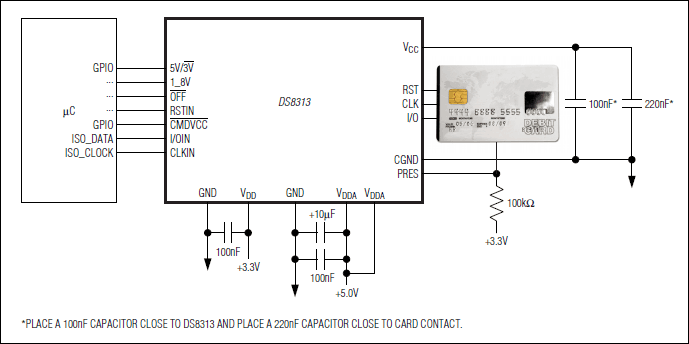

DS8313是Maxim美信半导体公司的一款扩展控制器产品，DS8313是智能卡接口，本站介绍了DS8313的封装应用图解、特点和优点、功能等，并给出了与DS8313相关的Maxim元器件型号供参考。

DS8313 - 智能卡接口 - 扩展控制器 - 功耗最低、功能完备的集成接口电路，用于SIM卡和微控制器智能卡 - 美信半导体

产品概述

DS8313智能卡和SIM卡接口IC是用于智能卡读卡器的低成本模拟前端，专为不需要使用辅助卡I/O触点C4和C8 (AUX1和AUX2)的智能卡应用而设计。DS8313支持5V、3V和1.8V智能卡，DS8313没有电荷泵，从而降低了功耗，此外还支持10nA的极低功耗待机模式。

DS8313用于连接系统微控制器和智能卡接口，提供IC卡应用所需的所有供电电源、保护以及电平转换。

DS8314与DS8313类似，但只用一个模拟(智能卡)电源供电，因而该器件向智能卡供电的能力略有下降，但仍能满足很多应用的要求，从而使DS8314无需改变硬件即可直接替换TDA8024。

DS8313L和DS8314L采用负极检测替代了默认的正极检测。两款器件均提供28引脚SO和TSSOP封装。

关键特性

以下关键特性由Maxim美信半导体提供：

用于IC卡通信的模拟接口和电平转换

卡接口具有±8kV (最小值) ESD (IEC)保护

待机模式下具有典型值小于10nA的超低电流损耗

内部产生IC卡供电电压：

5.0V ±5%，80mA (最大值)

3.0V ±8%，65mA (最大值)

1.8V ±10%，30mA (最大值)

通过内部专用排序器自动控制卡的激活和去激活

智能卡通信时，直接完成主机I/O口的电平转换

灵活产生卡时钟，支持外部晶振1、2、4、8分频

大电流保护、短路保护以及过热保护

低电流工作模式

热门应用

接入控制

自动取款机

银行设备

借记/信用卡支付终端

付费电视

密码键盘

POS终端

电信
