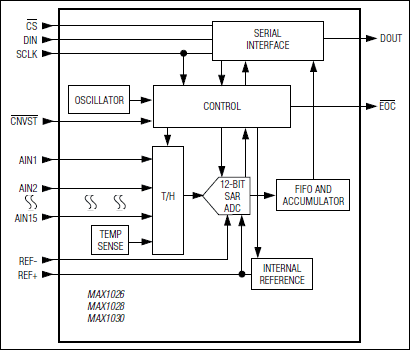

MAX1030 - 典型电路框图：

MAX1030 - 10位、300ksps ADC，带有FIFO、温度传感器及内置电压基准

MAX1030是Maxim美信半导体公司的一款数据转换器和采样-保持电路产品，MAX1030是10位、300ksps ADC，带有FIFO、温度传感器及内置电压基准，本站介绍了MAX1030的封装应用图解、特点和优点、功能等，并给出了与MAX1030相关的Maxim元器件型号供参考。

MAX1030 - 10位、300ksps ADC，带有FIFO、温度传感器及内置电压基准 - 数据转换器和采样-保持电路 - Maxim美信半导体高性能芯片品质 - 美信半导体

产品概述

MAX1026/MAX1028/MAX1030为10位、串行模/数转换器(ADC)，内置基准和温度传感器。这些器件提供内置FIFO、扫描模式、内部时钟模式、内部平均模式以及AutoShutdown™功能。使用外部时钟，最大采样率为300ksps。MAX1030有16个输入通道，MAX1028有12个输入通道，而MAX1026有8个输入通道。所有通道可配制成单极性/双极性模式下的单端输入或差分输入。三种器件均工作于+5V电源下，并且包含与10MHz SPI™/QSPI™/MICROWIRE™兼容的串口。

MAX1030提供带裸露焊盘的28引脚5mm x 5mm TQFN以及24引脚QSOP封装，而MAX1026/MAX1028仅提供QSOP封装。三种器件工作于扩展工业级温度范围：-40°C至+85°C。

关键特性

以下关键特性由Maxim美信半导体提供：

内部温度传感器(±0.7°C精度)

16路先进/先出(FIFO)

模拟多路复用器具有真差分采样/保持电路

16、12、8通道单端输入

8、6、4通道真差分输入(单极性或双极性)

精度：±1 LSB INL、±1 LSB DNL，全温范围内无失码

扫描模式、内部平均及内部时钟

低功耗，+5V单电源供电

300ksps速率下仅消耗2.3mA电流
