MAX1134 - 150ksps、16位ADC，3.3V单电源供电

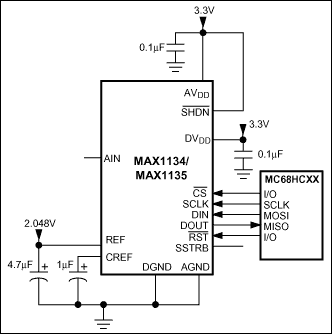

MAX1134是Maxim美信半导体公司的一款数据转换器和采样-保持电路产品，MAX1134是150ksps、16位ADC，3.3V单电源供电，本站介绍了MAX1134的封装应用图解、特点和优点、功能等，并给出了与MAX1134相关的Maxim元器件型号供参考。

MAX1134 - 150ksps、16位ADC，3.3V单电源供电 - 数据转换器和采样-保持电路 - Maxim美信半导体高性能芯片品质 - 美信半导体

产品概述

MAX1134/MAX1135是150ksps、16位ADC。这些串行接口的ADC可直接与SPI™、QSPI™或MICROWIRE™接口，无需外部逻辑。它们集成了输入比例电路、内部采样/保持(T/H)器、时钟和三个通用数字输出引脚(用于外部多路复用器或PGA控制)，采用20引脚SSOP封装。这些ADC出色的动态特性(THD ≥ 90dB)、高速(双极性模式下150ksps)及低功耗(8.0mA)性能使其成为工业过程控制、仪表及医疗设备等系统的理想选择。

MAX1134可接受0至+6V (单极性)或±6V (双极性)的输入信号；而MAX1135则可接受0至+2.048V (单极性)或±2.048V (双极性)的输入信号。采用3.135V至3.465V的单模拟电源和数字电源供电，10ksps、关断模式下电流消耗降低到0.15mA，如果降低数据速率电流可进一步降低到20µA以内。

串行触发输出(SSTRB)允许直接与TMS320系列的数字信号处理器连接。MAX1134/MAX1135的用户可以为ADC选择内部时钟或者外部串行接口时钟进行模数转换。

MAX1134/MAX1135具有内部校准电路用于修正非线性及失调误差。即时校准功能使用户可以优化性能。三个用户可编程逻辑输出提供了8路多路复用器或PGA的控制。

MAX1134/MAX1135采用20引脚SSOP封装，工作于-40°C至+85°C温度范围内。

关键特性

以下关键特性由Maxim美信半导体提供：

150ksps (双极性)、125ksps (单极性)采样ADC

16位，无失码

确保1 LSB INL (典型值)

-100dB THD

3.3V单电源供电

低功耗工作

4.5mA (典型值) (单极性模式)

1.2µA关断模式

软件配置单极性或双极性输入范围

0至+6V和±6V (MAX1134)

0至+2.048V和±2.048V (MAX1135)

内部或外部时钟

SPI/QSPI/MICROWIRE TMS320兼容串行接口

三个用户可编程逻辑输出

小尺寸20引脚SSOP封装

热门应用

数据采集

工业I/O模块

工业过程控制

医疗仪器

便携式电池供电设备
