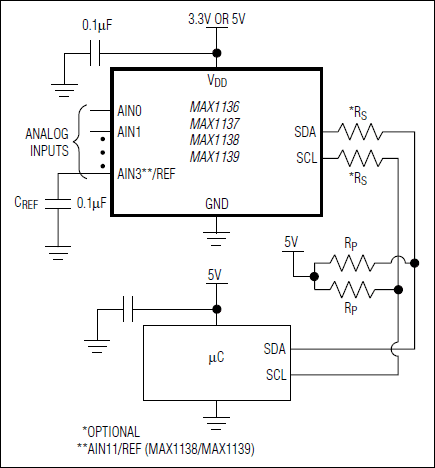

产品概述

MAX1136–MAX1139低功耗、10位、多路模数转换器(ADC)具有内部采样/保持(T/H)器、电压基准、时钟和I²C兼容的2线串行接口。这些器件工作在2.7V至3.6V (MAX1137/MAX1139)或4.5V至5.5V (MAX1136/MAX1138)单电源，在最高采样率94.4ksps下耗电仅670µA。采样率低于46ksps时，电源电流降至230µA。两次转换之间AutoShutdown™将器件自动关断，在较低的吞吐率时使电源电流降至1µA以下。MAX1136/MAX1137分别带有4个逻辑输入通道，MAX1138/MAX1139分别带有12个逻辑输入通道。全差分模拟输入可通过软件配置为单极性或双极性、也可设置为单端或差分模式。

满量成模拟输入范围由内部基准或外部提供的1V至VDD的基准电压决定。MAX1137/MAX1139具有2.048V内部基准，MAX1136/MAX1138具有4.096V内部基准。MAX1136/MAX1137采用8引脚µMAX®封装；MAX1138/MAX1139采用16引脚QSOP封装。MAX1136–MAX1139工作在扩展级温度范围(-40°C至+85°C)。引脚兼容的12位器件可参考MAX1136–MAX1139数据资料；引脚兼容的8位器件请参考MAX1036–MAX1039数据资料。

关键特性

以下关键特性由Maxim美信半导体提供：

高速I²C兼容串行接口

400kHz快速模式

1.7MHz高速模式

单电源供电

2.7V至3.6V (MAX1137/MAX1139)

4.5V至5.5V (MAX1136/MAX1138)

内部基准

2.048V (MAX1137/MAX1139)

4.096V (MAX1136/MAX1138)

外部基准：1V至VDD

内部时钟

4路单端或2路全差分(MAX1136/MAX1137)

12路单端或6路全差分(MAX1138/MAX1139)

内部FIFO，带通道扫描模式

低功耗

94.4ksps时670µA

40ksps时230µA

10ksps时60µA

1ksps时6µA

关断模式下0.5µA

软件可配置单极性/双极性

小尺寸封装

8引脚µMAX (MAX1136/MAX1137)

16引脚QSOP (MAX1138/MAX1139)

热门应用

电池供电测试设备

手持式便携应用

医疗仪器

接收信号强度指示

太阳能供电远端系统

系统监控
