产品概述

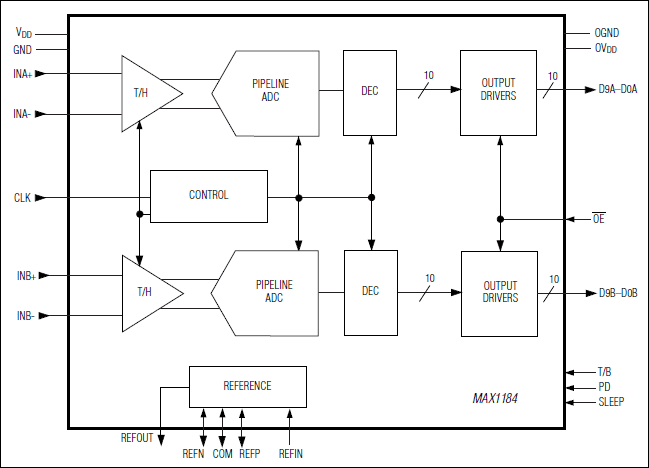

MAX1184是一款+3V、双10位模数转换器(ADC)，具备全差分宽带采样/保持(T/H)输入，驱动2路流水线、9级ADC。MAX1184最适合于那些低功耗、高动态性能的应用，如成像、仪器和数字通讯等应用。这款ADC工作于+2.7V至+3.6V单电源，消耗功率仅150mW，且在7.5MHz输入频率和20Msps采样速率下，达到了59.5dB的典型信噪比(SNR)。T/H驱动输入级包含400MHz (-3dB)输入放大器。这些转换器也可以工作于单端输入。除了低功耗运行外，MAX1184还具有2.8mA的休眠模式以及1µA的关断模式，以节省空闲期间的功率。

内部+2.048V精密带隙基准设置ADC的满量程范围。灵活的基准结构允许使用内部基准，或者外部输入基准，以满足那些要求提高精度或输入电压范围不同的应用。

MAX1184具有并行、CMOS兼容的三态输出。通过单个控制引脚，数字输出格式可以选择为二进制补码或直接偏移二进制码。该器件允许独立的+1.7V至+3.6V接口输出电源，以提供灵活的接口方式。MAX1184采用7mm x 7mm、48引脚TQFP封装，满足扩展工业级温度范围(-40°C至+85°C)。

另外，还提供引脚兼容于MAX1184的低速和高速型号。对于105Msps的型号，请参考MAX1180数据资料；对于80Msps的型号，请参考MAX1181数据资料；对于65Msps的型号，请参考MAX1182数据资料；对于40Msps的型号，请参考MAX1183数据资料。除了这些不同速度的型号外，该系列还包括一款20Msps、多路复用输出的型号(MAX1185)，其数据分时交替输出，并且在同一个10位并行输出口上。

关键特性

以下关键特性由Maxim美信半导体提供：

+3V单电源

出色的动态性能：

fIN = 7.5MHz时，SNR = 59.5dB

fIN = 7.5MHz时，SFDR = 74dB

低功耗：

35mA (正常工作)

2.8mA (休眠模式)

1µA (关断模式)

0.02dB增益和0.25°相位匹配误差(典型)

±1VP-P宽差分模拟输入电压范围

400MHz的-3dB输入带宽

片内+2.048V精密带隙基准

用户可选的输出模式—二进制补码或偏移二进制码

采用裸露底盘的48引脚TQFP封装，便于散热

提供评估板

热门应用

高分辨率图像

I/Q通道数字化

仪表

多路中频欠采样

视频应用
