MAX1193 - 超低功耗、45Msps、双路、8位ADC

MAX1193是Maxim美信半导体公司的一款数据转换器和采样-保持电路产品，MAX1193是超低功耗、45Msps、双路、8位ADC，本站介绍了MAX1193的封装应用图解、特点和优点、功能等，并给出了与MAX1193相关的Maxim元器件型号供参考。

MAX1193 - 超低功耗、45Msps、双路、8位ADC - 数据转换器和采样-保持电路 - Maxim美信半导体高性能芯片品质 - 美信半导体

产品概述

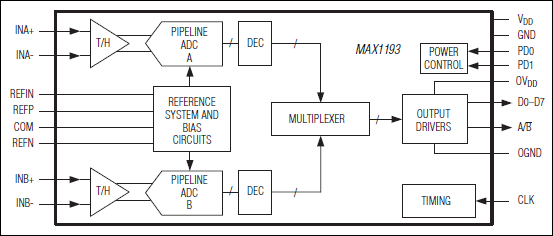

MAX1193是一款超低功耗、双路、8位、45Msps模数转换器(ADC)。它具有两个全差分宽带采样/保持(T/H)输入。这些输入具备440MHz带宽，允许全差分或单端信号输入。MAX1193在5.5MHz输入频率和45Msps采样速率下，达到了48.5dB典型的信号与噪声和失真比(SINAD)，仅消耗功率57mW。这款ADC工作于2.7V至3.6V的模拟电源。独立的1.8V至3.6V电源为数字输出驱动供电。除了超低运行功率特性外，MAX1193还具备三种关断模式，以降低空闲期间的功率消耗。其优异的动态性能、超低功率和小尺寸等特性，使MAX1193尤其适合于成像、仪器和数字通讯应用。

内部的1.024V精密带隙基准将ADC的满量程范围设置为±0.512V。灵活的基准结构允许使用内部基准，或者外部输入基准，以满足那些要求提高精度的应用。

MAX1193具有并行、CMOS兼容的三态复用输出。数字输出格式为偏移二进制码。独立的数字电源输入允许1.8V至3.6V的电源电压，以便灵活地接口至不同的逻辑电平。MAX1193采用一个5mm x 5mm、28引脚、薄型QFN封装，满足扩展工业级温度范围(-40°C至+85°C)。

对于更高采样频率的应用，请参考MAX1195-MAX1198双路、8位ADC。若需了解所有与该器件引脚兼容的8位高速ADC，请参考参数表。

关键特性

以下关键特性由Maxim美信半导体提供：

超低功耗

57mW (正常工作：45Msps)

0.3µW (关断模式)

出色的动态性能

fIN = 5.5MHz/100MHz时，SNR = 48.5dB/48.3dB

fIN = 5.5MHz/100MHz时，SFDR = 70dBc/68dBc

2.7V至3.6V单模拟电源

1.8V至3.6V的TTL/CMOS兼容数字输出

全差分或单端模拟输入

内部/外部基准选择

CMOS兼容的三态复用输出

28引脚、薄型QFN封装

可提供评估板(请定购MAX1193EVKIT)

热门应用

电池供电便携式仪表

IQ基带采样

低功耗视频

超声和医学成像

WLAN、移动DSL、WLL接收机
