产品概述

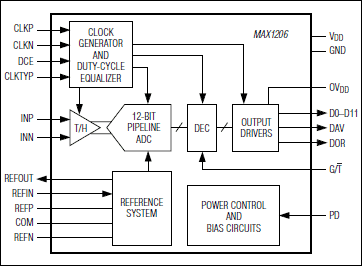

MAX1206是3.3V、12位模数转换器(ADC)，具有全差分宽带采样/保持(T/H)输入，用于驱动内部量化器。MAX1206针对低功耗、小尺寸和大动态性能进行了优化。该ADC采用单3.0V至3.6V供电，功耗仅为159mW, 20MHz输入频率下典型信噪比(SNR)为68.6dB。T/H驱动输入级可接收单端或差分输入。MAX1206不但功耗低，在空闲周期还具有0.15mW的关断模式，可进一步降低功耗。

MAX1206具有灵活的基准结构，可使用内部高精度带隙基准，也可以使用外部基准。提供的共模基准简化了设计，减少了差分模拟输入电路外围元件数量。

MAX1206支持单端和差分时钟输入。ADC内部占空比均衡器可补偿时钟占空比的较大变化。

MAX1206提供并行、CMOS兼容输出。数字输出格式由引脚选择，可以是二元补码也可以是格雷码。数据有效指示不再需要通常可靠数字接口所需的外部元件。数字输出采用单独的电源，可接收1.7V至3.6V电压，能够与各种逻辑电平接口。MAX1206提供带裸焊盘(EP)的6mm x 6mm x 0.8mm, 40引脚薄型QFN封装, 工作于扩展工业温度范围(-40°C至+85°C)。

要求大动态性能的IF输入频率应用，请参考MAX1209和MAX1211 (参见完整数据资料中的Pin-Compatible Higher/Speed Versions表)。

若需了解所有与该器件引脚兼容的12位/14位高速ADC，请参考参数表。

关键特性

以下关键特性由Maxim美信半导体提供：

优异的动态性能

fIN = 20MHz时，68.6dB SNR

fIN = 20MHz时，90dBc SFDR

低功耗

3.0V时，159mW (单端时钟)

3.3V时，181mW (单端时钟)

3.3V时，198mW (差分时钟)

差分或单端时钟

支持20%至80%的时钟占空比

全差分或单端模拟输入

满量程模拟输入范围可调

共模基准

关断模式

CMOS兼容输出，二元补码或格雷码格式

数据有效指示简化数字设计

超量程和数据有效指示

带有裸焊盘的微型40引脚薄型QFN封装

可提供引脚兼容的IF采样ADC (MAX1211ETL)

可提供评估板(请定购MAX1211EVKIT)

热门应用

通信接收机、蜂窝、LMDS、点到点微波通信、MMDS、HFC、WLAN

低功耗数据采集

便携式仪表

超声和医学成像
