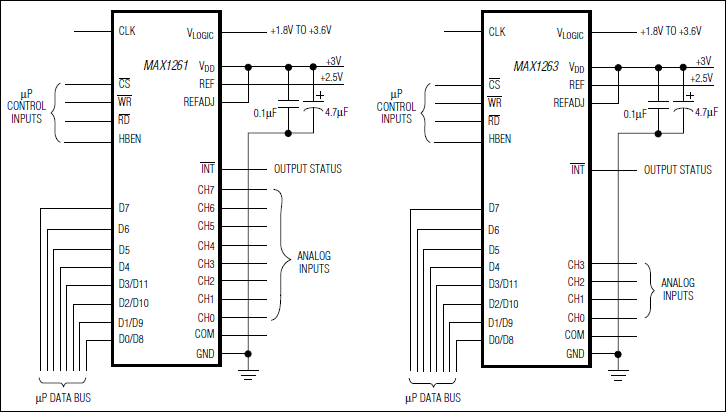

MAX1263是Maxim美信半导体公司的一款数据转换器和采样-保持电路产品，MAX1263是250ksps、+3V、8/4通道、12位ADC，带有+2.5V电压基准及并行接口，本站介绍了MAX1263的封装应用图解、特点和优点、功能等，并给出了与MAX1263相关的Maxim元器件型号供参考。

MAX1263 - 250ksps、+3V、8/4通道、12位ADC，带有+2.5V电压基准及并行接口 - 数据转换器和采样-保持电路 - Maxim美信半导体高性能芯片品质 - 美信半导体

产品概述

MAX1261/MAX1263是一款低功耗、12位模数转换器(ADC)，采用逐次逼近型ADC结构，具有自动关断、快速唤醒(2µs)、片上时钟、+2.5V内部基准和高速单字节宽度的并行接口。它们工作于+3V单模拟电源，并且具有一个VLOGIC引脚，允许芯片直接和+1.8V至+5.5V的数字电源接口。

在最大采样速度250ksps下，芯片功耗仅为5.7mW (VDD = VLOGIC)。两种软件可选择的关断模式允许在两次数据转换之间关闭MAX1261/MAX1263，通过访问并口可将其返回至正常工作状态。转换之间的关断模式能在更小的采样速率下将电源电流减小至10µA以下。

这两款芯片都提供软件可配置的模拟输入，用于选择单极性/双极性和单端/伪差分工作模式。在单端模式下，MAX1261有8个输入通道，而MAX1263有4个输入通道(在伪差分模式下，分别有4个和2个输入通道。)

出色的动态特性和低功耗特性结合其易使用性和小尺寸封装，使得这些转换器成为电池供电、数据采集系统及其它对功耗、尺寸要求苛刻的电路的理想选择。

MAX1261采用28引脚QSOP封装，而MAX1263采用24引脚QSOP封装。如需引脚兼容的+5V、12位产品，请参阅MAX1262/MAX1264的数据资料。

关键特性

以下关键特性由Maxim美信半导体提供：

12位精度，±0.5 LSB的线性度

+3V单电源供电

用户可调的逻辑电平(+1.8V至+3.6V)

内部+2.5V基准

软件设置的模拟输入复用器

8通道单端输入/

4通道伪差分输入(MAX1261)

4通道单端输入/

2通道伪差分输入(MAX1263)

软件设置的单极性/双极性输入

低功耗

1.9mA (250ksps)

1.0mA (100ksps)

400µA (10ksps)

2µA (关断)

内部3MHz全功率宽带采样/保持器

单字节宽度的并行(8 + 4)接口

小尺寸封装

28引脚QSOP封装(MAX1261)

24引脚QSOP封装(MAX1263)

热门应用

数据采集系统

数据记录

能量管理

工业控制系统

病人监护

触摸屏
