MAX13058E - 1.62V至3.6V、8通道、高速LLT

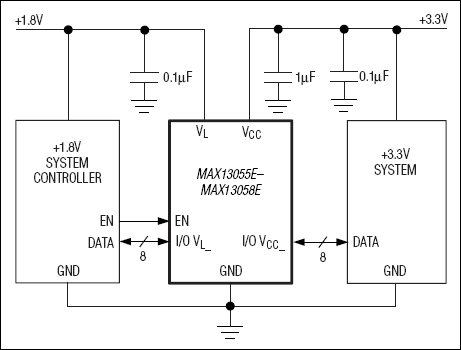

MAX13058E是Maxim美信半导体公司的一款电平转换器产品，MAX13058E是1.62V至3.6V、8通道、高速LLT，本站介绍了MAX13058E的封装应用图解、特点和优点、功能等，并给出了与MAX13058E相关的Maxim元器件型号供参考。

MAX13058E - 1.62V至3.6V、8通道、高速LLT - 电平转换器 - 业内仅有的100Mbps、8通道、双向电平转换器 - 美信半导体

产品概述

MAX13055E–MAX13058E是8通道、双向电平转换器，能够在多电压系统中支持100Mbps数据传输的电平转换。MAX13055E–MAX13058E可理想用于8个通道的电平转换。外接电源电压VCC和VL分别设置器件两侧的逻辑电平。器件VL侧的逻辑高电平被转换成VCC侧的高压逻辑电平，反之亦然。

MAX13055E–MAX13058E的外部驱动器在全速率工作模式下可源出至少4mA或更大的输出电流。每个输入/输出(I/O)通道可通过内部40µA电流源上拉至VCC或VL，允许使用推挽或漏极开路驱动器驱动MAX13055E–MAX13058E。

MAX13055E–MAX13058E具有使能(EN)输入，该引脚为逻辑低电平时，器件进入低功耗关断模式。MAX13055E–MAX13058E具有自动关断模式，当VCC低于VL时，器件关断。关断期间，I/O VL_和I/O VCC_的状态可根据适当的器件版本选择(参见完整数据资料中的Ordering Information/Selector Guide部分)。

MAX13055E–MAX13058E采用+2.2V至+3.6V的VCC和+1.62V至+3.2V的VL供电，可理想用于低电压ASIC/PLD与高压系统间的数据传输。MAX13055E–MAX13058E采用焊球间距为0.4mm的24焊球WLP或28引脚TQFN (3.5mm x 5.5mm)封装。MAX13055E–MAX13058E工作于-40°C至+85°C扩展级温度范围。

关键特性

以下关键特性由Maxim美信半导体提供：

兼容4mA或更大输入驱动器

确保100Mbps的数据速率

8路双向通道

+1.62V ≤ VL ≤ +3.2V、+2.2V ≤ VCC ≤ +3.6V供电电压范围

24焊球WLP (0.4mm间距)无铅封装

28引脚TQFN (3.5mm x 5.5mm)无铅封装

I/O VCC端具有扩展的ESD保护

±15kV人体模型

±15kV IEC 61000-4-2气隙放电

±8kV IEC 61000-4-2接触放电

热门应用

相机模块

蜂窝电话

GPS

低压ASIC电平转换

便携式通信设备

便携式POS系统

智能读卡器

电信设备
