MAX13081E - +5.0V、±15kV ESD保护、失效保护、热插拔、RS-485/RS-422收发器

MAX13081E是Maxim美信半导体公司的一款传感器与传感器接口产品，MAX13081E是+5.0V、±15kV ESD保护、失效保护、热插拔、RS-485/RS-422收发器，本站介绍了MAX13081E的封装应用图解、特点和优点、功能等，并给出了与MAX13081E相关的Maxim元器件型号供参考。

MAX13081E - +5.0V、±15kV ESD保护、失效保护、热插拔、RS-485/RS-422收发器 - 传感器与传感器接口 - Maxim美信半导体高性能芯片品质 - 美信半导体

产品概述

MAX13080E-MAX13089E是+5.0V供电、具有±15kV ESD保护的RS-485/RS-422收发器，具有一路驱动器和一路接收器。这些器件包括失效保护电路，当接收器输入开路或短路时接收器确保输出逻辑高电平。如果挂接在总线上的所有发送器都禁用(高阻)，接收器将输出逻辑高电平。MAX13080E-MAX13089E具有热插拔能力，在上电或热插入时可以消除总线上的错误跳变。

MAX13080E/MAX13081E/MAX13082E具有低摆率驱动器，能够减小EMI和由于不恰当的电缆端接所引起的反射，实现高达250kbps的无差错数据传输；MAX13083E/MAX13084E/MAX13085E具有限摆率驱动器，可实现高达500kbps的传输速率；MAX13086E/MAX13087E/MAX13088E驱动器的摆率不受限制，可以实现高达16Mbps传输速率；MAX13089E的摆率可以由引脚选择，以适应250kbps、500kbps和16Mbps的传输速率。

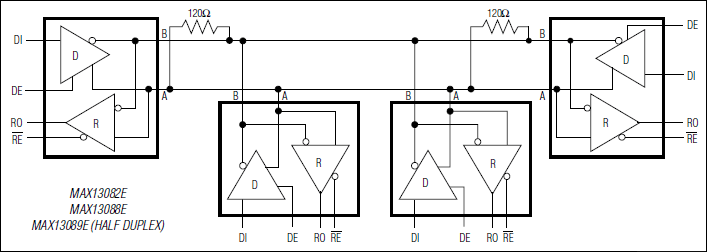

MAX13082E/MAX13085E/MAX13088E用于半双工通信，MAX13080E/MAX13081E/MAX13083E/MAX13084E/MAX13086E/MAX13087E用于全双工通信。MAX13089E可以设置为半双工或全双工通信，并具有独立的、可以通过引脚设置的接收器与发送器输出相位。

无负载或驱动器禁用的满负荷情况下，MAX13080E-MAX13089E收发器吸取1.2mA电源电流。所有器件的接收器具有1/8单位负载输入阻抗，总线上可以挂接多达256个收发器。

MAX13080E/MAX13083E/MAX13086E/MAX13089E采用14引脚PDIP和14引脚SO封装。MAX13081E/MAX13082E/MAX13084E/MAX13085E/MAX13087E/MAX13088E采用8引脚PDIP和8引脚SO封装。这些器件可以工作在商用级、扩展工业级和汽车级温度范围。

关键特性

以下关键特性由Maxim美信半导体提供：

工作在+5.0V

为RS-485/RS-422 I/O引脚提供扩展的ESD保护

±15kV人体模型

真正的失效保护接收器，兼容于EIA/TIA-486

DE与/RE的热插拔输入结构

强大的摆率控制功能有助于实现无差错数据传输(MAX13080E-MAX13085E/MAX13089E)

低电流关断模式(MAX13081E/MAX13084E/MAX13087E除外)

可通过引脚选择全/半双工工作(MAX13089E)

为修改双绞线反接提供相位控制(MAX13089E)

总线上允许挂接256个收发器

采用工业标准的8引脚SO封装

热门应用

工业控制

仪表

照明系统

PROFIBUS

安全系统

电信

电表
