MAX13183E - +5.0V、±15kV ESD保护、半双工/全双工、RS-485收发器，µDFN封装

MAX13183E是Maxim美信半导体公司的一款传感器与传感器接口产品，MAX13183E是+5.0V、±15kV ESD保护、半双工/全双工、RS-485收发器，µDFN封装，本站介绍了MAX13183E的封装应用图解、特点和优点、功能等，并给出了与MAX13183E相关的Maxim元器件型号供参考。

MAX13183E - +5.0V、±15kV ESD保护、半双工/全双工、RS-485收发器，µDFN封装 - 传感器与传感器接口 - MAX13181E-MAX13184E是业内首款采用µDFN封装的全双工收发器，用于空间受限产品 - 美信半导体

产品概述

MAX13181E–MAX13184E是全双工和可选择的半双工/全双工RS-485收发器，具有纤小的2mm x 2mm µDFN封装。这些器件为空间受限的应用而设计，包括增强型ESD保护，可承受±15kV人体模式(HBM)的静电冲击，DE、/RE和H//F输入端集成了上拉/下拉电阻，从而减少外部元件数量。MAX13182E/MAX13184E提供低电流关断模式，用于对功耗敏感的系统。

这些器件的接收器输入阻抗为1/8单位负载，允许多达256个收发器挂接在总线上。MAX13181E/MAX13182E提供限摆率驱动，能够降低由于不适当的端接电缆所造成的EMI和反射。限摆率MAX13181E/MAX13182E能够保证250kbps的无差错传输。MAX13183E/MAX13184E提供全速驱动，数据速率高达16Mbps。MAX13182E/MAX13184配置为全双工模式；MAX13181E/MAX13183E提供引脚可选的半双工或全双工模式。所有驱动器输出和接收器输入端具有增强型ESD保护。

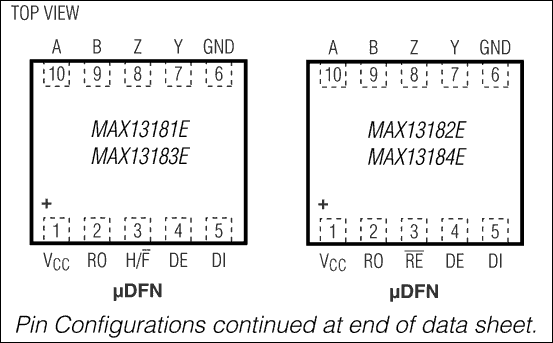

MAX13181E–MAX13184E采用纤小的10引脚、2mm x 2mm µDFN封装，MAX13183E/MAX13184E还提供工业标准的14引脚SO封装。器件工作在-40°C至+85°C扩展级温度范围。

关键特性

以下关键特性由Maxim美信半导体提供：

提供纤小的10引脚2mm x 2mm µDFN封装和14引脚SO封装

+5.0V供电

增强型ESD保护

±15kV人体模式

±12kV IEC 61000-4-2气隙放电

±6kV IEC 61000-4-2接触放电

摆率限制实现无差错数据传输(MAX13181E/MAX13182E)

2.5µA (典型)低电流关断模式

1/8单位负载允许多达256个收发器挂接在同一总线

热门应用

工业控制

仪表

电机驱动控制

安全系统

电信
