产品概述

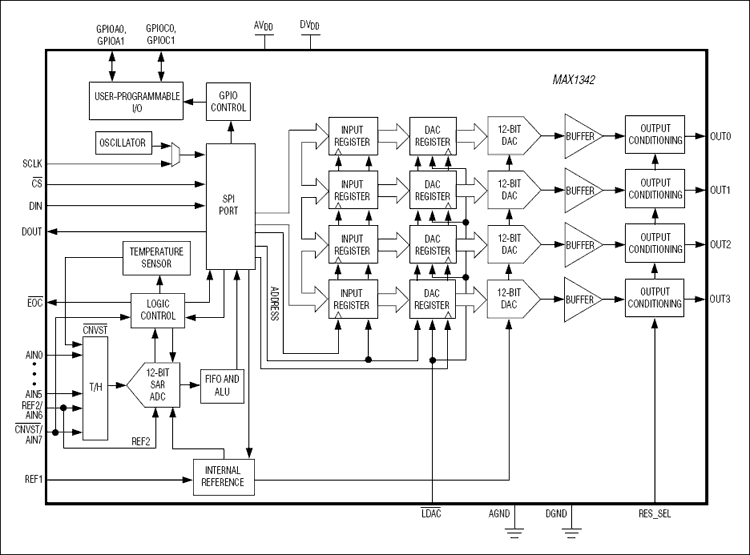

MAX1340/MAX1342/MAX1346/MAX1348将一个12位、多路模数转换器(ADC)和一个12位、四路数模转换器(DAC)集成在单片IC上。这些器件还包含了温度传感器、可配置的通用I/O端口(GPIO)和一个25MHz的SPI™/QSPI™/MICROWIRE™兼容串行接口。该系列ADC具有4/8输入通道的产品。四路DAC输出在2.0µs内稳定，ADC转换速率为225ksps。

所有器件中都包括一个内部基准(4.096V)，为ADC和DAC提供经过良好稳压、低噪声的基准电压。可编程的基准模式允许选择内部基准、外部基准或两者的组合。内部包括：±1°C的精密温度传感器、FIFO、扫描模式、可编程内部或外部时钟模式、数据平均与AutoShutdown™等功能，可以使用户对功耗以及处理器的要求降到最低。集成的四路DAC具有低脉冲干扰能量(4nV•s)与低数字馈通(0.5nV•s)特性，使这些器件非常适合快速响应闭环系统的数字控制。

这些器件保证工作在+4.75V至+5.25V。在225ksps吞吐率下消耗2.5mA电流，在1ksps吞吐率下仅消耗22µA电流，关断模式下耗电低于0.2µA。MAX1342/MAX1348具有4个GPIO，可以配置为输入或输出。

MAX1340/MAX1342/MAX1346/MAX1348采用36引脚薄型QFN封装。所有器件工作温度范围均为-40°C至+85°C。

关键特性

以下关键特性由Maxim美信半导体提供：

12位、225ksps ADC

内置真差分采样/保持(T/H)的模拟多路复用器

8个单端通道或4个差分通道(单极型或双极型) (MAX1340/MAX1342)

4个单端通道或2个差分通道(单极型或双极型) (MAX1346/MAX1348)

高精度：±0.5 LSB INL，±0.5 LSB DNL

12位、四路、2µs稳定的DAC

超低脉冲干扰能量(4nV•s)

上电时可选择零值或满量程

高精度：±0.5 LSB INL

内部基准或外部单端/差分基准

内部基准电压4.096V

内部±1°C的精密温度传感器

片上FIFO，可以存储16个ADC转换结果和一个温度结果

片上通道扫描模式和内部数据平均功能

模拟单电源工作：+4.75V至+5.25V

数字电源：2.7V至AVDD

25MHz，SPI/QSPI/MICROWIRE串行接口

转换之间的AutoShutdown功能

低功耗ADC

工作在225ksps时，2.5mA

工作在1ksps时，22µA

关断时0.2µA

低功耗DAC：1.5mA

可提供评估板(请定购MAX1258EVKIT)

热门应用

光通信设备与基站的闭环控制

数据采集系统

系统监控和控制
