MAX1379 - 双通道、12位、1.25Msps、同时采样ADC，采用串行接口
MAX1379是Maxim美信半导体公司的一款数据转换器和采样-保持电路产品，MAX1379是双通道、12位、1.25Msps、同时采样ADC，采用串行接口，本站介绍了MAX1379的封装应用图解、特点和优点、功能等，并给出了与MAX1379相关的Maxim元器件型号供参考。
MAX1379 - 双通道、12位、1.25Msps、同时采样ADC，采用串行接口 - 数据转换器和采样-保持电路 - 12位ADC，可理想用于电机控制，无流水线延时 - 美信半导体
产品概述

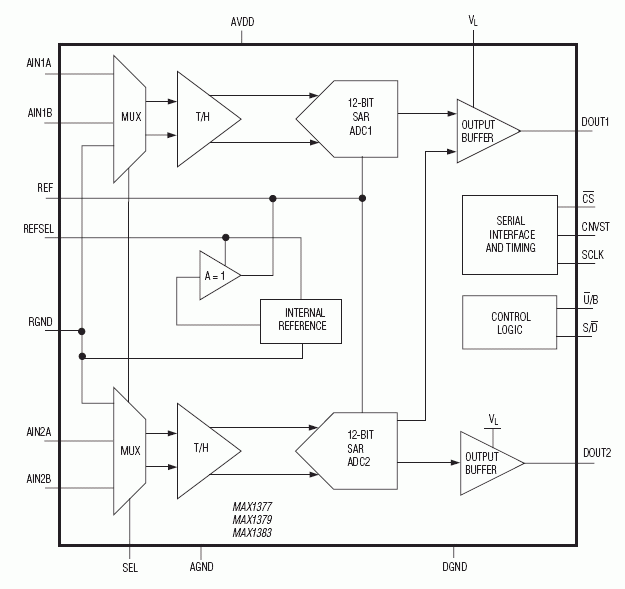

MAX1377/MAX1379/MAX1383为双通道同步采样、低功耗、12位串行ADC，带内部电压基准。较快的采样速率、低功耗和极佳的动态性能使得MAX1377/MAX1379/MAX1383成为工业过程控制、电机控制和RF应用的理想选择。
每路转换结果通过SPI™/QSPI™/MICROWIRE™/DSP兼容接口连接至独立的串行数字输出。串行输出允许以2倍的指定时钟速率传输数据。对于仅有单个串行输入的微控制器(µC)和DSP，两路ADC转换结果还可通过单个数字口输出。
MAX1377采用2.7V至3.6V模拟电源供电，MAX1379/MAX1383采用4.75V至5.25V模拟电源供电。单独的1.8V至AVDD数字电源允许与低压逻辑连接，无需使用电平转换器。
该系列器件具有两种关断模式：部分关断和完全关断，使得MAX1377/MAX1379和MAX1383 (仅有完全关断模式)能够在转换期间节省功率。部分关断模式将电源电流降低至2mA，此时保持基准的有效状态，以实现快速上电。完全关断模式将电源电流降至1µA以内。
MAX1377/MAX1379输入接受0V至基准电压或±VREF/2范围的电压。MAX1383提供±10V输入电压量程，非常适合工业和电机控制等应用。每路ADC输入支持真差分输入或2路单端输入。
MAX1377/MAX1379/MAX1383采用20引脚TQFN封装，工作在汽车级(-40°C至+125°C)温度范围。
关键特性
以下关键特性由Maxim美信半导体提供：双路、同时采样、12位逐次逼近型(SAR) ADC2 x 2多路复用输入或2路差分输入每路ADC具有1.25Msps采样速率内部或外部基准极佳的动态性能70dB SINAD (MAX1377)71dB SINAD (MAX1379/MAX1383)84dBc/SFDR1MHz全线性带宽2.7V至3.6V低压工作(MAX1377)50mW (标准工作模式)6mW (部分关断模式)3µW (完全关断模式)4.75V至5.25V低压工作(MAX1379)90mW (标准工作模式)10mW (部分关断模式)5µW (完全关断模式)4.75V至5.25V低压工作(MAX1383) 280mW 标准工作模式2.5µW (完全关断模式) 20MHz、SPI兼容的3线串口，用户可选择单输出(0.625Msps最大值)或双输出(1.25Msps 最大值)输入量程：±10V (MAX1383)、0—VREF或±VREF/2 (MAX1377/MAX1379)小型20引脚TQFN封装热门应用
票据认证通信数据采集电机控制便携式仪表
