MAX14689 - 超小尺寸、低Low-RON、Beyond-the-Rails DPDT模拟开关

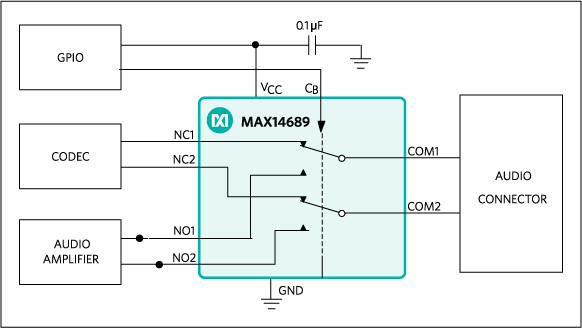

MAX14689是Maxim美信半导体公司的一款宽带交换产品，MAX14689是超小尺寸、低Low-RON、Beyond-the-Rails DPDT模拟开关，本站介绍了MAX14689的封装应用图解、特点和优点、功能等，并给出了与MAX14689相关的Maxim元器件型号供参考。

MAX14689 - 超小尺寸、低Low-RON、Beyond-the-Rails DPDT模拟开关 - 宽带交换 - 业内尺寸最小DPDT，可在最低1.6V单电流VCC转换±5.5V信号 - 美信半导体

产品概述

MAX14689超小尺寸、低导通电阻(RON)、双刀双掷(DPDT)模拟开关具有超摆幅(Beyond-the-Rails™)处理能力，允许开关通过-5.5V至+5.5V信号，即使信号范围超出电源也不会发生失真。低导通电阻(0.25Ω)使器件非常适合低失真开关应用，例如音频或视频信号切换。

MAX14689可以工作在+1.6V至+5.5V单电源。由于所需供电电流非常小，VCC可由GPIO提供。未加电时，开关为高阻模式，所有模拟输入端口可承受-5.5V至+5.5V信号。开关由单个引脚CB控制。

MAX14689采用1.2mm x 1.2mm、0.4mm焊球间距、9焊球、晶片级封装(WLP)，工作在-40°C至+85°C扩展级温度范围。

关键特性

以下关键特性由Maxim美信半导体提供：

无失真连接超摆幅信号

支持负压音、视频信号

-5.5V至+5.5V模拟信号范围，独立于VCC

0.25Ω (典型值)导通电阻

+1.6V至+5.5V单电源供电

0.001% (典型值)总谐波失真+噪声

0.001Ω (典型值)导通电阻平坦度

低电源电流：40µA (典型值) @ 1.6V

可由GPIO供电

VCC未加电时开关为高阻模式

COM_具有ESD保护

±15kV人体模式

±10kV IEC 61000-4-2气隙放电

±8kV IEC 61000-4-2接触放电

NC_和NO_具有ESD保护

±15kV人体模式

设计灵活

先开后合

9焊球、WLP (1.2mm x 1.2mm)封装

-40°C至+85°C工作温度范围

热门应用

低失真信号开关

便携式音频/视频设备

智能电话

平板电脑
