MAX14692 - 高精度、可调节功率抑制器

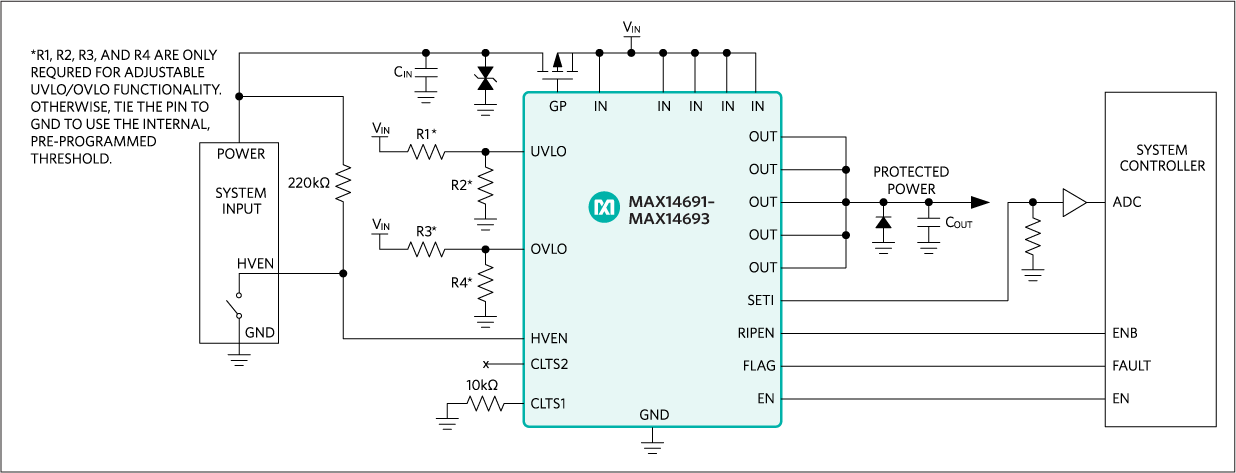

MAX14692是Maxim美信半导体公司的一款USB产品产品，MAX14692是高精度、可调节功率抑制器，本站介绍了MAX14692的封装应用图解、特点和优点、功能等，并给出了与MAX14692相关的Maxim元器件型号供参考。

MAX14692 - 高精度、可调节功率抑制器 - USB产品 - 业内首款带热折返限流保护的动态电源抑制器 - 美信半导体

产品概述

MAX14691MAX14693为可调节的过压、欠压和过流保护器件，保护系统防止过流故障以及正向过压和出现反向电压故障。但配合可选的外部p沟道MOSFET使用时，器件还可保护下行电路，防止高达±60V的电压故障。MAX14691MAX14693内置的FET的导通电阻只有31mΩ。

在启动期间，器件可对输出端的大电容进行以连续模式的充电，可应用下游器件的输入端使用了大储能电容的设计。此外，MAX14691、MAX14692和MAX14693具有两级限流模式，在启动后短时间内分别将电流连续限制到预设限值的1倍、1.5倍和2倍，支持在启动期间对大负载快速充电。

MAX14691MAX14693还具有反向电流保护和过热保护功能。器件采用20引脚(5mm x 5mm)的TQFN封装，工作的温度范围为-40°C至125°C。

关键特性

以下关键特性由Maxim美信半导体提供：

高可靠、高功率保护，减少系统故障时间

宽输入电压范围：+5.5V至+58V

使用外部pFET，负输入容限达-60V

31mΩ(典型值)低RON

使用外部pFET进行反向电流保护

支持快速启动和掉电恢复

热折返限流保护

两级限流

1.0倍启动电流(MAX14691)

1.5倍启动电流(MAX14692)

2.0倍启动电流(MAX14693)

灵活的设计

可调节OVLO和UVLO门限

可编程正向限流值，0.6A至6A，整个温度范围内的精度为±15%

标准和高压使能输入(EN和/HVEN)

有保护的外部pFET栅极驱动

节省电路板面积，减少外部BOM数量

20引脚、5mm x 5mm、TQFN封装

集成nFET

热门应用

控制和自动化

高功率应用

人机接口

工业电源系统

运动系统驱动
