MAX3394E - ±15kV ESD保护、大电流驱动、双/四/八通道电平转换器，带有加速电路

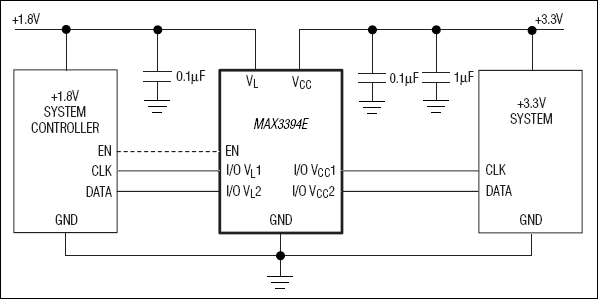

MAX3394E是Maxim美信半导体公司的一款电平转换器产品，MAX3394E是±15kV ESD保护、大电流驱动、双/四/八通道电平转换器，带有加速电路，本站介绍了MAX3394E的封装应用图解、特点和优点、功能等，并给出了与MAX3394E相关的Maxim元器件型号供参考。

MAX3394E - ±15kV ESD保护、大电流驱动、双/四/八通道电平转换器，带有加速电路 - 电平转换器 - Maxim美信半导体高性能芯片品质 - 美信半导体

产品概述

MAX3394E/MAX3395E/MAX3396E双向电平转换器可为多电压系统中的数据传输提供所需的电平转换功能。内部摆率增强电路具有10mA吸入电流和15mA源出电流驱动器，从而将容性负载与较低的电流驱动器隔离。开漏极系统中，摆率增强电路能够在大的总线负载电容情况下采用较小的上拉电阻以加快数据速率。外部电源电压VCC和VL设置了该器件的逻辑高电平。在器件一侧I/O加逻辑低信号时将在另一侧I/O也产生逻辑低信号，反之亦然。每一条I/O线通过内部上拉电阻上拉至VCC或VL，允许通过推挽或开漏极驱动器来驱动器件。

MAX3394E/MAX3395E/MAX3396E具有三态输出模式和热关断保护，并且在VCC侧具有±15kV人体模型(HBM) ESD保护，从而为具有外部信号走线的应用提供更强大的保护。

MAX3394E/MAX3395E/MAX3396E接受+1.65V至+5.5V的VCC电压，以及+1.2V至VCC的VL电压，非常适用于低压ASIC/PLD和高压系统之间的数据传输。MAX3394E/MAX3395E/MAX3396E采用推挽式驱动器时可保证6Mbps数据速率，采用开漏极驱动器时可保证1Mbps数据速率。

MAX3394E是双通道电平转换器，采用9焊球UCSP™和8引脚3mm × 3mm TDFN封装。MAX3395E是四通道电平转换器，采用12焊球UCSP和12引脚4mm × 4mm TQFN封装。MAX3396E是八通道电平转换器，采用20焊球UCSP和20引脚5mm × 5mm TQFN封装。 MAX3394E/MAX3395E/MAX3396E都可工作在-40°C至+85°C扩展级温度范围。

关键特性

以下关键特性由Maxim美信半导体提供：

VCC侧I/O线具有±15kV ESD保护

双向电平转换无需方向引脚

VL_侧I/O和VCC_侧I/O具有10mA吸入/15mA源出电流能力

摆率增强电路支持较大的容性负载和较小的外部上拉电阻

保证6Mbps推挽/1Mbps开漏极数据速率

宽电源电压范围：VL低至+1.2V，VCC低至+1.65V

三态输出模式下具有超低电源电流(典型值3µA)

低静态电流

热关断保护

UCSP、TDFN和TQFN封装

热门应用

蜂窝电话

高速总线扇出扩展

多电压双向电平转换器

加速漏极开路输出上升时间

SPI™、MICROWIRE™、I²C电平转换器

电信、网络、服务器、RAID/SAN
