MAX14839 - 24V、可设置引脚，工业传感器输出驱动器

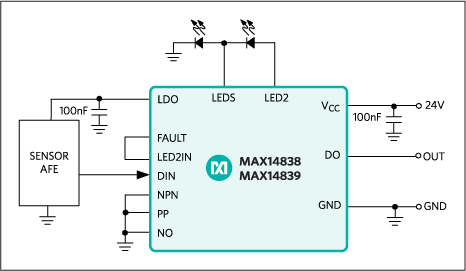

MAX14839是Maxim美信半导体公司的一款传感器与传感器接口产品，MAX14839是24V、可设置引脚，工业传感器输出驱动器，本站介绍了MAX14839的封装应用图解、特点和优点、功能等，并给出了与MAX14839相关的Maxim元器件型号供参考。

MAX14839 - 24V、可设置引脚，工业传感器输出驱动器 - 传感器与传感器接口 - 将传感器设计简化和缩小25倍 - 美信半导体

产品概述

MAX14838/MAX14839 24V/100mA驱动器优化用于工业传感器。器件集成工业传感器常见的所有高压(24V)电路，包括可配置的PNP/ NPN/推挽式驱动器和集成线性稳压器，满足常见的传感器功率要求。

MAX14838/MAX14839采用引脚可配置。逻辑输入允许驱动器配置为高边(PNP)、低边(NPN)或推挽式工作。附加输入允许用户选择常开和常闭逻辑。

MAX14838提供一个内置的5V线性稳压器，MAX14839具有3.3V线性稳压器。每片器件包括两个LED驱动器，用于视觉反馈。一个LED驱动器指示输出逻辑状态，另一个为通用驱动器，可用于指示故障条件。

DO输出、电源(VCC)和地(GND)引脚具有极性反接保护，可预防IEC ESD和浪涌。

MAX14838和MAX14839工作在较宽电源范围，采用12引脚TDFN-EP封装(3mm x 3mm)或12焊球晶圆级封装(WLP) (2.1mm x 1.6mm)，工作在-40°C至+105°C温度范围。

关键特性

以下关键特性由Maxim美信半导体提供：

高度可配置简化设计

引脚选择高边(PNP)、低边(NPN)或推挽式驱动器

引脚可配置NO/NC逻辑

集成保护提供可靠的传感器方案

DO、VCC和GND上具有极性反接保护

4.75V至34V电源范围(MAX14839)

驱动器具有短路保护

低电平有效FAULT输出指示故障条件

VCC热插拔保护

热关断保护

±1kV/500Ω浪涌保护

±8kV IEC 61000-4-2气隙放电ESD保护

±6kV IEC 61000-4-2接触放电ESD保护

-40°C至+105°C温度范围

快速关断高达1.5H的感性负载

节省电路板空间

采用12引脚TDFN-EP (3mm x 3mm)或12焊球WLP (2.1mm x 1.6mm)封装

集成两个2mA LED驱动器

热门应用

电容和电感传感器

工业二进制传感器

接近检测开关
