MAX1566/MAX1567为数码相机提供了完整的电源解决方案。与传统的用于2节AA电池、1节锂离子电池(Li+)或双电池设计的多路控制器相比，它们在性能、元件数量及尺寸方面均有所改进。片上MOSFET为主电源提供高达95%的效率，附加通道采用外部FET，以获得最佳的设计灵活性。这样在获得最佳的总体效率和成本的同时，还可以减小电路板空间。

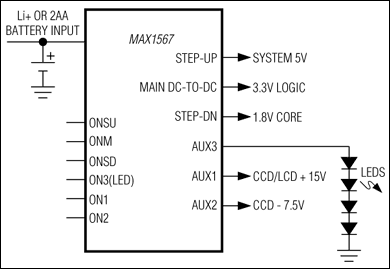

MAX1566/MAX1567包括六个高效率DC-DC转换通道：

• 带片上功率FET的升压DC-DC转换器
• 带片上FET的主DC-DC转换器，可以配置为升压或降压
• 带片上FET的降压核DC-DC转换器
• 为白色LED或其它输出供电的DC-DC控制器
• 附加DC-DC控制器(特别为LCD提供)；MAX1566具有两个附加控制器
• MAX1567具有不需要变压器的反相DC-DC控制器(特别为CCD的负偏置提供)

所有DC-DC通道都对尺寸、成本和效率进行了优化，工作在一个固定的频率下，该频率在100kHz至1MHz之间可设定。其它性能包括软启动、电源就绪输出以及过载保护。MAX1566/MAX1567采用节省空间的40引脚薄型QFN封装。为快速设计提供评估板。

以下关键特性由Maxim美信半导体提供：

95%的高效率升压DC-DC转换器

最低输入电压0.7V

主DC-DC转换器可配置为升压或降压模式

Boost-buck相结合可以实现90%的高效率升压补偿

为DSP内核提供95%的高效率降压

为四个、六个或更多LED提供可调节的LED电流

断开LED过载保护

不需要变压器的反相控制器(MAX1567)

三个额外PWM控制器(MAX1567中有两个)

最高可达1MHz的工作频率

1µA关断模式

软启动与过载保护

紧凑的40引脚6mm x 6mm薄型QFN封装

数码相机

PDA
