MAX3956技术文档下载：

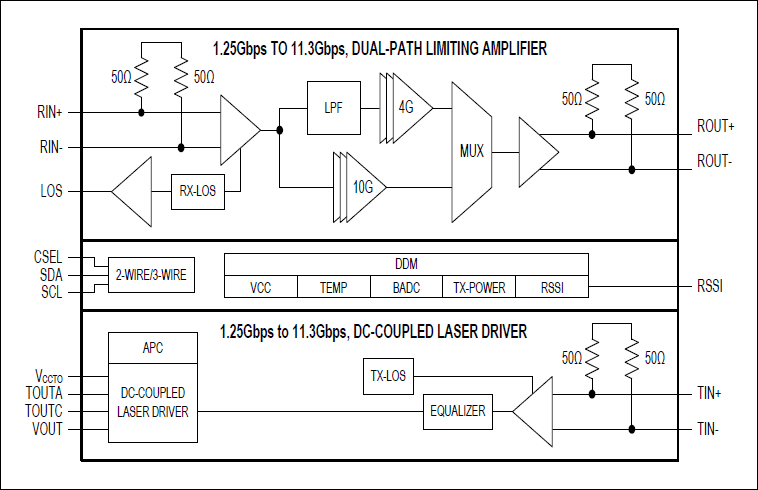

MAX3956 - 典型电路框图：
MAX3956 - 11.3Gbps收发器，带有数字监测以及直流耦合激光器驱动器
MAX3956是Maxim美信半导体公司的一款光电产品产品，MAX3956是11.3Gbps收发器，带有数字监测以及直流耦合激光器驱动器，本站介绍了MAX3956的封装应用图解、特点和优点、功能等，并给出了与MAX3956相关的Maxim元器件型号供参考。
MAX3956 - 11.3Gbps收发器，带有数字监测以及直流耦合激光器驱动器 - 光电产品 - 最低功耗、最高集成度方案，用于SFP+光模块 - 美信半导体
产品概述
MAX3956是11.3Gbps、高集成度、低功耗、带数字诊断监测(DDM)的收发器，设计用于下一代以太网传输系统。接收器集成了限幅放大器以及信号丢失(LOS)检测电路。限幅放大器提供两个通道，分别对高达4.25Gbps和高达11.3Gbps的信号进行优化。发送器集成了Maxim专利技术的直流耦合激光器驱动器接口以及闭环控制激光器平均功率。该器件经过优化，最大功率耗散可达0.8W，用于SFP+ MSA模块。
MAX3956在Rx输入、Rx输出以及Tx输入采用50Ω端接，支持差分交流耦合信号。Tx输出是直流耦合25Ω激光器二极管接口，激光器阳极(TOUTA)和激光器阴极(TOUTC)具有专门引脚。
集成12位模/数转换器(ADC)可为内部/外部温度、VCC、接收信号强度指示(RSSI)提供数字转换。MAX3956的数字监测以及采用2线或3线从机接口，使器件可以通过纯数字微控制器(µC)进行配置。
MAX3956采用+3.3V单电源工作，-40°C至+95°C温度范围，采用标准的5mmX5mm、32引脚TQFN-EP封装。
关键特性
热门应用
