MAX1572 - 800mA、2MHz、PWM DC-DC降压型转换器，带有复位

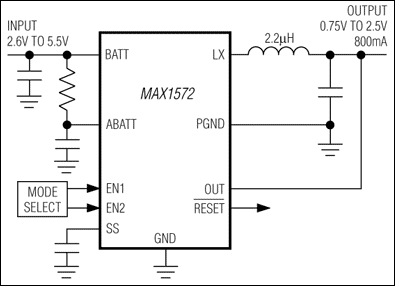

MAX1572是Maxim美信半导体公司的一款DC-DC开关调节器产品，MAX1572是800mA、2MHz、PWM DC-DC降压型转换器，带有复位，本站介绍了MAX1572的封装应用图解、特点和优点、功能等，并给出了与MAX1572相关的Maxim元器件型号供参考。

MAX1572 - 800mA、2MHz、PWM DC-DC降压型转换器，带有复位 - DC-DC开关调节器 - 800mA、电压可低于1V的2MHz、PWM、降压型DC-DC转换器，使用微小的2.2µH电感，带有复位输出 - 美信半导体

产品概述

MAX1572是一款固定频率、同步降压型DC-DC转换器，能够为PCB面积受限制、需要高转换效率的便携设备中的低电压微处理/DSP核提供电源。经过优化的特性可在较宽的负载范围内保持高效，具有小尺寸外部元件、低输出纹波和优异的瞬态响应特性。输入电压范围2.6V至5.5V，输出电压可由内部固定在0.75V至2.5V，每级增量为50mV，保证输出电流达800mA。2MHz的高开关频率允许选用小巧的低成本电容和小尺寸电感，节省功耗的脉冲群模式能够在轻载下使静态电流减小至48µA (典型值)。为了降低噪声和RF干扰，转换器可以配置为强制PWM工作模式。

MAX1572内部具有一个低导通电阻的MOSFET开关和同步整流器，可进一步提高效率、减少外部元件的数目。无需外加二极管。其他特性包括：软启动电路消除启动过程的浪涌电流，170ms (最小) /RESET提供上电/欠压复位功能。MAX1572采用12引脚、4mm x 4mm、焊盘裸露的薄型QFN封装。

关键特性

以下关键特性由Maxim美信半导体提供：

效率高达97%

2MHz PWM开关频率

保证800mA输出电流

48µA低静态电流

省电模式：脉冲群、脉冲跳频、强制PWM模式

预置0.75V至2.5V输出范围(50mV输出增量)

电压定位负载瞬变

5mVP-P输出纹波

微型2.2µH电感

10µF陶瓷输出电容

0.1µA低关断电流

无需外部肖特基二极管

零浪涌电流软启动

170ms (最小) /RESET输出

小型12引脚、4mm x 4mm薄型QFN封装

热门应用

蜂窝电话/智能电话

数码相机和便携式摄像机

手持式仪表(PDA、掌上电脑)

MP3和DVD播放器

PCMCIA卡

PDA、掌上电脑与笔记本电脑
