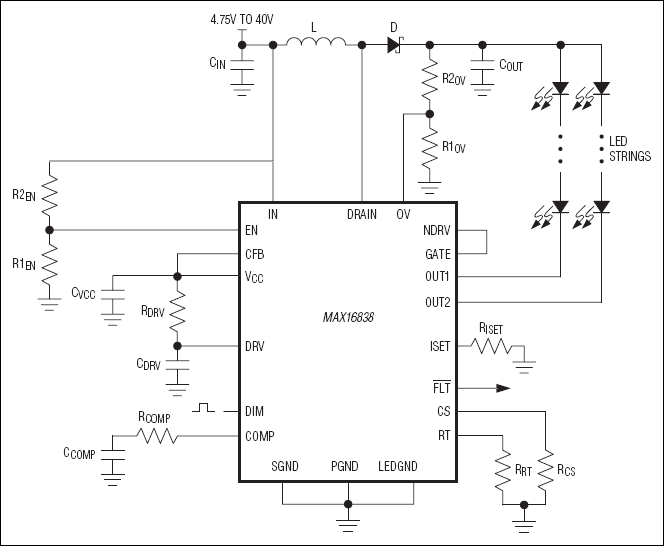

MAX16838 - 典型电路框图:
MAX16838典型电路框图
承诺原装正品
专营Maxim美信,真正优化您的供应链
Maxim产品 - MAX16838介绍
MAX16838 - 集成2通道、高亮度LED驱动器,具有高压boost和SEPIC控制器

MAX16838是Maxim美信半导体公司的一款DC-DC开关调节器产品,MAX16838是集成2通道、高亮度LED驱动器,具有高压boost和SEPIC控制器,本站介绍了MAX16838的封装应用图解、特点和优点、功能等,并给出了与MAX16838相关的Maxim元器件型号供参考。

MAX16838 - 集成2通道、高亮度LED驱动器,具有高压boost和SEPIC控制器 - DC-DC开关调节器 - 业内仅有的高集成度、高性价比、2串HB LED驱动方案,理想用于汽车电子 - 美信半导体

产品概述

MAX16838是双通道LED驱动器,集成两路DC-DC开关型升压调节器和两路150mA吸电流调节器。电流模式开关型DC-DC控制器为两串HB LED提供所需电压。MAX16838工作在4.75V至40V较宽的输入电压范围,可直接承受汽车抛负载。采用5V ±10%输入时,将VIN连接至VCC。较宽的输入电压范围可为汽车中的小尺寸至中等尺寸的LCD显示器以及通用照明中的HB LED供电。

内部电流模式DC-DC开关控制器支持升压或SEPIC拓扑,并可工作在200kHz至2MHz可调频率范围。电流模式控制提供快速响应并简化补偿电路设计。MAX16838还具有自适应输出电压调节电路,有效降低了LED吸电流通路的功耗。MAX16838可配合MAX15054使用,构成带两路集成吸电流调节器的升降压LED驱动器。

通道电流可采用外部电阻在20mA至150mA范围内调节。外部电阻将两通道电流设置为相同值。该器件允许采用并联LED串,以获得每路最大300mA的电流。MAX16838还具有脉冲调光控制,两个通道的调光脉冲宽度最小可低至1µs,均通过逻辑输入(DIM)控制。

MAX16838包括输出过压保护、LED开路检测、LED短路检测以及过热保护功能。器件工作在-40°C至+125°C汽车级温度范围。MAX16838采用20引脚TSSOP封装和4mm x 4mm、20引脚TQFN封装。

关键特性
  • 以下关键特性由Maxim美信半导体提供:
  • 集成2路20mA至150mA线性LED吸电流调节器
  • 升压或SEPIC电源拓扑,提供最大灵活性
  • 自适应优化输出电压,大大降低线性吸电流通路的功耗
  • 4.75V至40V或5V ±10%输入工作电压范围
  • 200Hz下5000:1的PWM调光比
  • 漏极开路故障指示输出
  • LED开路/短路检测和保护
  • 输出过压和过热保护
  • 低输入电压下提供可编程LED折返式电流调节
  • 200kHz至2MHz电阻可编程的开关频率,带外部同步
  • 电流模式控制开关状态,带内部斜率补偿
  • 使能输入
  • 增强散热型20引脚TQFN (4mm x 4mm)和20引脚TSSOP封装
  • 热门应用
  • 汽车显示器背光
  • 车灯应用
  • LCD显示器背光
