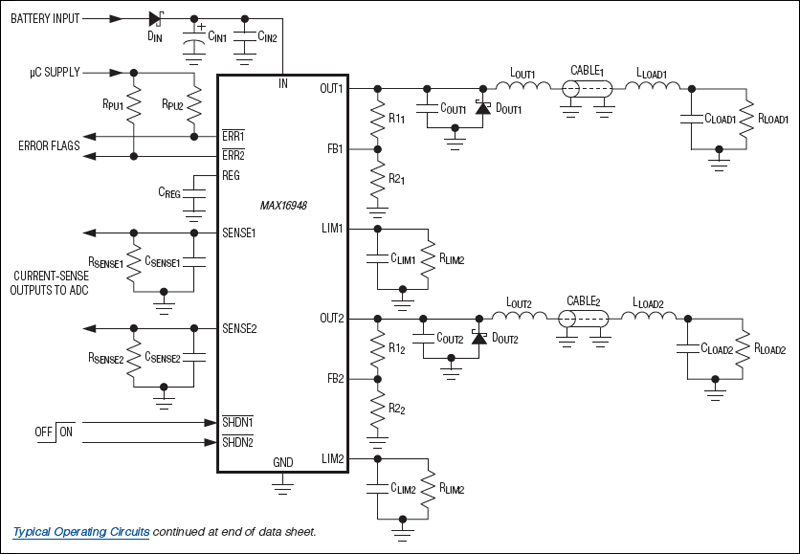

MAX16948 - 典型电路框图：

MAX16948 - 车载天线电流检测LDO/开关

MAX16948是Maxim美信半导体公司的一款USB产品产品，MAX16948是车载天线电流检测LDO/开关，本站介绍了MAX16948的封装应用图解、特点和优点、功能等，并给出了与MAX16948相关的Maxim元器件型号供参考。

MAX16948 - 车载天线电流检测LDO/开关 - USB产品 - 双通道幻象天线电源，提供多频段天线诊断 - 美信半导体

产品概述

MAX16948为双通道高压、电流检测低压差线性稳压器(LDO)/开关，设计工作于4.5V至28V (可承受45V抛负载)输入范围。在汽车系统中，器件通过同轴电缆为远端射频低噪放(LNA)供电，每个通道可输出高达300mA的电流。器件还提供一路8.5V固定稳压输出或1V至12V可调输出。也可以将器件配置成开关。

器件监测负载电流并提供与检测到的负载电流成正比的模拟电流信号。精确的内部限流在发生过流或短路的情况下，可有效保护输入电源。发生故障时，器件的每个通道具有一个相应的开漏输出，向微控制器(µC)发送指示信号。

器件具有对电池短路保护，发生短路事件时闭锁内部LDO/开关。热过载时，器件进入热关断状态，以降低功耗。两个独立的低电平有效、高压逻辑兼容的关断输入用于控制每个通道进入低功耗关断模式。

器件提供带裸焊盘的16引脚TQFN封装、带裸焊盘的16引脚QSOP封装或16引脚QSOP封装，工作在-40°C至+105°C温度范围。

关键特性

以下关键特性由Maxim美信半导体提供：

2路LDO/开关，具有精确可调的电流检测(每路输出高达300mA的电流)

较宽的输入范围：4.5V至28V (可承受45V抛负载)

可由µC控制通/断开关或电源供电

反向电流保护

输出对电池短路保护

负载电流监测器检测开路/正常工作/短路条件

漏极开路故障指示，向µC提供报警信息
