MAX14514 - 双通道场致发光灯驱动器

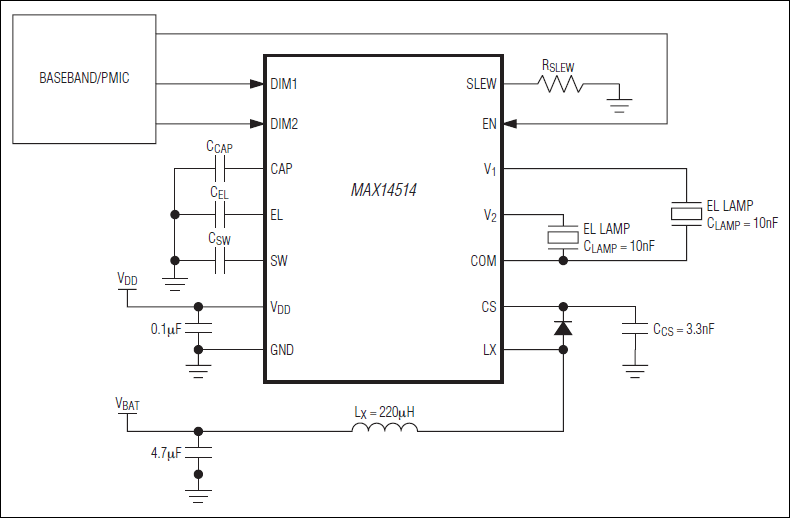

MAX14514是Maxim美信半导体公司的一款显示器和LED电源产品，MAX14514是双通道场致发光灯驱动器，本站介绍了MAX14514的封装应用图解、特点和优点、功能等，并给出了与MAX14514相关的Maxim元器件型号供参考。

MAX14514 - 双通道场致发光灯驱动器 - 显示器和LED电源 - 业内最灵活的双通道EL驱动器，支持高效、高亮度背光 - 美信半导体

产品概述

MAX14514高压DC-AC转换器理想用于驱动两路场致发光(EL)灯。MAX14514输入电压范围为+2.7V至+5.5V，可接受包括单节锂离子(Li+)电池在内的各种电源供电。器件能够产生高达300VP-P的灯管驱动输出，获得最高亮度。

MAX14514采用基于电感的boost转换器，产生驱动EL灯的高压，能够采用220µH电感高效驱动共计20nF大小的灯管。

MAX14514采用高压全桥输出架构，将boost转换器产生的高压信号转换成适合驱动EL灯的交流波形。通过外部电阻控制交流驱动波形上升沿和下降沿的摆率，从而降低音频噪声。高压输出端具有±15kV人体模式、±4kV IEC 61000-4-2气隙放电以及±4kV IEC 61000-4-2接触放电的ESD保护。

MAX14514的每路输出都具有调光/使能控制(DIM1、DIM2)，允许用户通过PWM信号、直流模拟电压或连接在DIM_与GND之间的电阻设置输出电压峰峰值。MAX14514还具有缓慢的开启/关断功能，在器件使能或关断时，施加到灯管上的输出电压以一定斜率缓慢变化。

当EN和DIM_输入接GND时，MAX14514进入低功耗关断模式。如果管芯温度超过+158°C (典型值)，器件还提供热关断保护。

MAX14514采用节省空间的14引脚、3mm x 3mm、TDFN封装，工作在-40°C至+85°C扩展级温度范围。

关键特性

以下关键特性由Maxim美信半导体提供：

两路EL灯输出均提供±15kV ESD保护

最大输出电压为300VP-P，对应于最高亮度

+2.7V至+5.5V输入电压范围

可通过电阻调节摆率控制

可通过电阻调节灯管和开关转换器频率

通过直流模拟电压、PWM或接至GND的电阻调节DIM_输入，控制输出电压

电容可调的软开启/关断

低至150nA的关断电流

热关断

节省空间的14引脚、3mm x 3mm、TDFN封装

热门应用

键盘背光

LCD背光

PDA/智能电话
