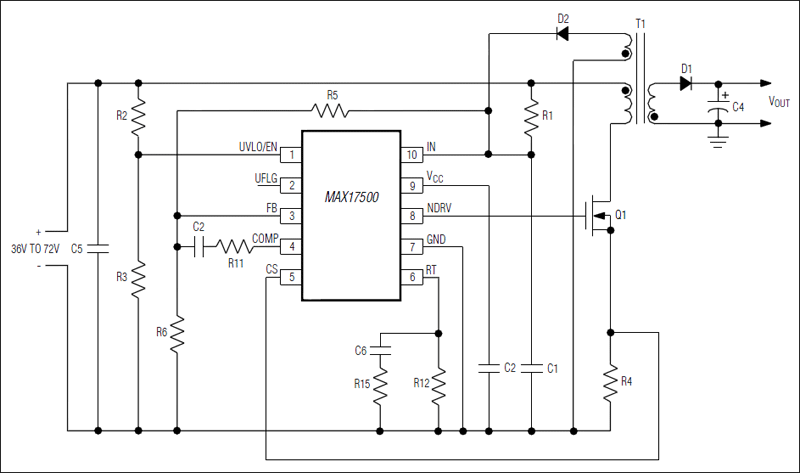

MAX17499 - 典型电路框图：

MAX17499 - 电流模式PWM控制器，可调节开关频率

MAX17499是Maxim美信半导体公司的一款DC-DC开关调节器产品，MAX17499是电流模式PWM控制器，可调节开关频率，本站介绍了MAX17499的封装应用图解、特点和优点、功能等，并给出了与MAX17499相关的Maxim元器件型号供参考。

MAX17499 - 电流模式PWM控制器，可调节开关频率 - DC-DC开关调节器 - 隔离/非隔离电流模式PWM控制器，采用微型10引脚µMAX封装，12.5kHz至625kHz可调频率 - 美信半导体

产品概述

MAX17499/MAX17500电流模式PWM控制器包含了设计宽输入电压、隔离或非隔离电源所需的所有控制电路。MAX17499适用于低输入电压(9.5V直流至24V直流)电源；MAX17500适用于通用输入(85V交流至265V交流整流电压)电源或电信(-36V直流至-72V直流)电源。

IC内置一个误差放大器，能够用来调整第三绕组的输出电压，从而实现主侧稳定的隔离电源，无需光电耦合器。输入欠压锁定(UVLO)可以用来设置输入启动电压，确保在电压跌落的情况下正确操作。带有210µs内部延迟的漏极开路UVLO指示输出可对二次侧控制器进行顺序控制。输入电源启动电压可用外部分压器设定。UVLO/EN输入能够关断器件。内部数字软启动消除了输出电压过冲。

MAX17500内置自举UVLO，具有较大的滞回，启动时最低需要23.6V的电压。MAX17499内部没有自举UVLO，可采用最低9.5V的电压直接偏置。

IC的开关频率由外部电阻设置。MAX17499A/MAX17500A具有50%的最大占空比，而MAX17499B/MAX17500B具有75%的最大占空比。这些器件均采用10引脚µMAX®封装，工作在-40°C至+85°C温度范围。

关键特性

以下关键特性由Maxim美信半导体提供：

电流模式控制

高达625kHz的可编程开关频率

精确的UVLO门限(1%)

带有内部延迟的漏极开路UVLO指示输出

36V至72V的电信电压范围

通用离线输入电压范围

85V交流至265V交流整流电压(MAX17500)

9.5V至24V输入电压(MAX17499)
