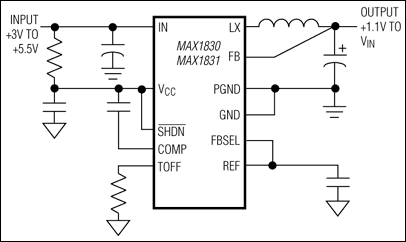

MAX1831是Maxim美信半导体公司的一款DC-DC开关调节器产品，MAX1831是3A、1MHz、低电压、降压型稳压器，内置同步整流与开关，本站介绍了MAX1831的封装应用图解、特点和优点、功能等，并给出了与MAX1831相关的Maxim元器件型号供参考。

MAX1831 - 3A、1MHz、低电压、降压型稳压器，内置同步整流与开关 - DC-DC开关调节器 - Maxim美信半导体高性能芯片品质 - 美信半导体

产品概述

对于在笔记本和亚笔记本电脑中所需使用的5V和3.3V到更低电压的转换器，MAX1830/MAX1831固定关断时间、脉宽调制(PWM)降压DC-DC转换器是理想的选择。这两种器件带有内置的同步整流器可以达到提高效率和减少元件数目的目的，而且都不需要外置肖特基二极管。它们内部的45mΩ的PMOS功率开关和55mΩ的NMOS同步整流开关可以轻松输出高达3A的持续负载电流。MAX1830可以产生预置的+2.5V、+1.8V或+1.5V输出电压或者是在1.1V到输入电压之间调节输出电压。MAX1831可以产生预置的+3.3V、+2.5V或+1.5V输出电压或者是在+1.1V输入电压之间调节输出电压。它们均可实现高达94%的效率。

MAX1830/MAX1831使用一个独到的电流模式、固定关断时间、PWM的控制机制，同时具备Idle Mode™以在轻负载工作的情况下保持高效率。可设定的固定关断时间结构可以设置最高到1MHz的开关频率，允许用户在效率，输出开关噪声，元件大小和成本之间折衷以得到最优性能。这两种器件都可以设计输出高达3A持续电流，内部的数字软启动可以在启动期间减少浪涌电流，低压差工作时可以进入100%占空比，低功率关断模式下断开输出和输入使电源电流降低到1µA。MAX1830/MAX1831采用16引脚的QSOP封装。

类似的提供1A至3A持续负载电流的器件请参照MAX1644, MAX1623和MAX1742/MAX1842/MAX1843数据资料。

关键特性

以下关键特性由Maxim美信半导体提供：

±1.5%的输出精确度

94%的效率

内部PMOS/NMOS开关

在VIN = +4.5V时阻抗为45mΩ/55mΩ

在VIN = +3V时阻抗为50mΩ/55mΩ

输出电压

+3.3V、+2.5V或+1.5V引脚可选(MAX1831)

+2.5V、+1.8V或+1.5V引脚可选(MAX1830)

+1.1V值VIN可调(两款器件)

+3V至+5.5V的输入电压范围

750µA (最大)工作电流

<1µA关断电流

可设的固定关断时间

最高1MHz开关频率

轻负载Idle Mode

过热关机

内部数字软启动限制输入电流浪涌

在低压差时100%占空比

输出短路保护

16引脚QSOP封装

热门应用

5V或3.3V至低电压转换

芯片组供电

CPU I/O电源

笔记本电脑和亚笔记本电脑
