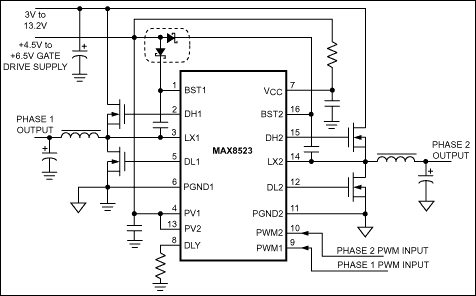

MAX8523 - 典型电路框图：
MAX8523典型电路框图
Maxim美信半导体芯片：
承诺原装正品
专营Maxim美信，真正优化您的供应链
Maxim产品 - MAX8523介绍

MAX8523 - 高速、双相栅极驱动器，用于多相、降压型转换器

MAX8523是Maxim美信半导体公司的一款DC-DC开关调节器产品，MAX8523是高速、双相栅极驱动器，用于多相、降压型转换器，本站介绍了MAX8523的封装应用图解、特点和优点、功能等，并给出了与MAX8523相关的Maxim元器件型号供参考。

MAX8523 - 高速、双相栅极驱动器，用于多相、降压型转换器 - DC-DC开关调节器 - 高精度、可升级VRD/VRM-10电源芯片组，在服务器、台式机应用中能够减小60%的电容尺寸 - 美信半导体

产品概述

MAX8523双相栅极驱动器配合MAX8524/MAX8525多相控制器,提供灵活的2至8相CPU内核电压电源。0.5Ω/0.95Ω驱动器电阻允许每相输出电流高达30A。

MAX8523的每个MOSFET驱动器能够驱动3000pF的容性负载，仅有15ns的传输延迟以及11ns的典型上升和下降时间，允许每相工作频率高达1.2MHz。自适应“死区”时间控制低端MOSFET的导通，用户可编程的“死区”时间控制高端MOSFET的导通。这样尽可能地提高了转换器效率，同时允许与各种类型的MOSFET和控制器芯片协同工作。欠压锁定(UVLO)电路保证正确的上电顺序。PWM_信号输入电平与TTL和CMOS逻辑电平兼容。

MAX8523采用节省空间的16引脚QSOP封装，满足-40°C至+85°C的扩展级温度范围。

关键特性
  • 以下关键特性由Maxim美信半导体提供：
  • 6A峰值栅极驱动电流
  • 高达1.2MHz工作频率
  • 高达6.5V栅极驱动电压
  • 0.5Ω/0.95Ω低端驱动器
  • 每相30A输出电流能力
  • 自适应的开关同时导通保护
  • 用户可编程延迟时间
  • TTL和CMOS输入电平兼容
  • UVLO保证正确的上电顺序
  • 与MAX8524和MAX8525一起可灵活实现2至8相转换器
  • 节省空间(4.9mm x 6mm)的16引脚QSOP封装
    • 热门应用
  • 用于Pentium® IV微处理器的核电压电源
  • DC-DC调节器模块
  • 台式计算机
  • 服务器与工作站
  • 交换机、路由器和存储器
  • 稳压器模块(VRM)
