MAX1858 - 双路、180°异相、PWM降压型控制器，带有电源顺序控制及POR

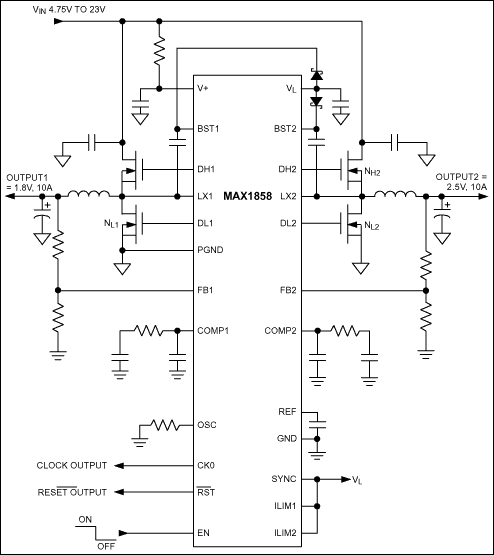

MAX1858是Maxim美信半导体公司的一款DC-DC开关调节器产品，MAX1858是双路、180°异相、PWM降压型控制器，带有电源顺序控制及POR，本站介绍了MAX1858的封装应用图解、特点和优点、功能等，并给出了与MAX1858相关的Maxim元器件型号供参考。

MAX1858 - 双路、180°异相、PWM降压型控制器，带有电源顺序控制及POR - DC-DC开关调节器 - Maxim美信半导体高性能芯片品质 - 美信半导体

产品概述

MAX1858双路、同步、降压控制器输入电压范围为4.75V至23V, 产生两路输出。每个输出从低于1V至18V之间可调并且可输出10A或者是更高的电流。180°错相同步工作减小了输入电压纹波和总RMS输入纹波电流有效值。

其开关频率可以通过一个外部电阻在100kHz至600kHz之间调节，或者使该控制器同步于另一个做为外部时钟的MAX1858或一个系统时钟。一个MAX1858可以为从控制器的同步按设置输出一个同相或是90°错相的时钟信号。这就使得两个控制器可以90°相移交替工作于双相或四相系统。该器件具备先开/后关的电源排序以兼容DSP，ASIC和FPGA，以及软启动和软停止以确保可靠重现的电源次序。

MAX1858通过利用低端MOSFET通态电阻做为检流元件省去了对检流电阻的需求。不需要外加检流电阻就可保护变换器的元件在输出过载期间或者发生短路时不受损害。可调的回折式电流限制可减少在短路情况下的电源损耗。在两路输出都达到调整范围之时，电源上电复位输出将给系统发出信号。

MAX1858采用24引脚的QSOP封装，可提供评估板以加快设计。

关键特性

以下关键特性由Maxim美信半导体提供：

两路独立输出电压

180°错相工作

90°错相工作(使用两个MAX1858)折返电流限制

折返电流限制

4.75V至23V的输入范围

0至18V输出范围(最多10A的输出电流)

效率高于90%

固定频率脉宽调制(PWM)

在100kHz至600kHz间可调开关频率

外部SYNC输入

主/从同步用时钟输出

加电/断电排序及软启动和软停止

140ms最小延迟/RST输出

低耗回折式电流限制(不需要检流电阻)

热门应用

宽带路由器

DSP、ASIC、FPGA电源

网络电源

服务器

机顶盒

电信电源
