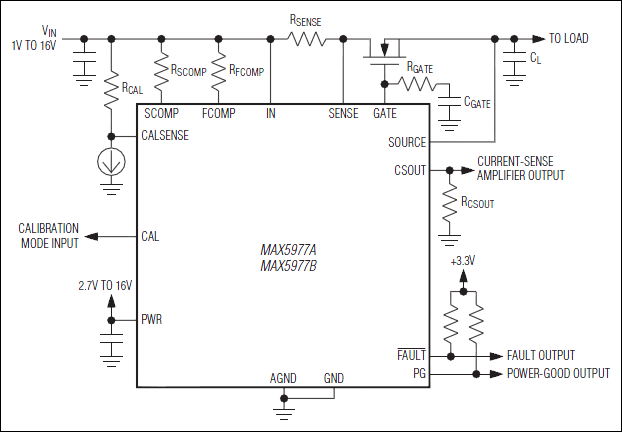

MAX5977B - 典型电路框图：
MAX5977B典型电路框图
Maxim美信半导体芯片：
承诺原装正品
专营Maxim美信，真正优化您的供应链
Maxim产品 - MAX5977B介绍

MAX5977B - 1V至16V、单通道、热插拔控制器，提供高精度电流检测输出

MAX5977B是Maxim美信半导体公司的一款热插拔和电源开关产品，MAX5977B是1V至16V、单通道、热插拔控制器，提供高精度电流检测输出，本站介绍了MAX5977B的封装应用图解、特点和优点、功能等，并给出了与MAX5977B相关的Maxim元器件型号供参考。

MAX5977B - 1V至16V、单通道、热插拔控制器，提供高精度电流检测输出 - 热插拔和电源开关 - 1V至16V、热插拔控制器，提供高精度电流检测输出 - 美信半导体

产品概述

MAX5977A/MAX5977B热插拔控制器为1V至16V单电源供电系统提供完备保护。

插入板卡时，热插拔控制器将限制浪涌电流，以避免损坏电路板或背板短路。输入电压高于欠压门限且低于过压门限时，内部5V电荷泵供电的5µA电流源驱动外部n沟道MOSFET栅极，提供缓慢的导通响应。IC内部的检流放大器监测外部旁路电阻的电流，在较宽的输入电压范围内提供电流检测。器件提供两级过流断路器保护：快速触发门限用于快速关断；低速触发门限提供延时关断。

电流超过任何一个断路器过流门限时都将强制器件进入故障模式，断开外部n沟道MOSFET。MAX5977提供两个版本器件，故障模式下分别提供闭锁(MAX5977A)或自动重试(MAX5977B)输出。

校准模式允许进一步校准集成跨导放大器，用于最终设计的量产测试。器件采用20引脚、4mm x 4mm、TQFN-EP封装，工作在-40°C至+85°C温度范围。

关键特性
  • 以下关键特性由Maxim美信半导体提供：
  • 1%精度检流放大器输出
  • 热插拔监测器工作在1V至16V电源电压
  • 集成电荷泵增强外部n沟道FET驱动(VGATE = VIN + 5V)
  • VariableSpeed/BiLevel™故障保护提供电子断路器功能
  • 故障条件下输出闭锁(MAX5977A)
  • 故障条件下自动重试(MAX5977B)
  • 电源就绪指示
  • 校准模式
  • 小尺寸20引脚、4mm x 4mm、TQFN-EP封装
    • 热门应用
  • 通用热插拔
  • 网络交换机与路由器
  • 服务器
  • 存储系统
