MAX1957 - 低成本、高频、电流模式PWM buck控制器

MAX1957是Maxim美信半导体公司的一款DC-DC开关调节器产品，MAX1957是低成本、高频、电流模式PWM buck控制器，本站介绍了MAX1957的封装应用图解、特点和优点、功能等，并给出了与MAX1957相关的Maxim元器件型号供参考。

MAX1957 - 低成本、高频、电流模式PWM buck控制器 - DC-DC开关调节器 - Maxim美信半导体高性能芯片品质 - 美信半导体

产品概述

MAX1953/MAX1954/MAX1957是一类通用、廉价、同步电流模式的脉宽调制(PWM) buck控制器。这些降压控制器适合那些对成本和尺寸要求比较苛刻的应用。

MAX1953工作在1MHz固定开关频率下，因此能够显著地降低外部元件尺寸和成本。另外，通过使用更小的输出电容可以获得出色的瞬态响应。MAX1953工作在3V至5.5V的低输入电压，产生高达10A的输出电流。提供可选择的电流限制来适合外部MOSFET的导通电阻，以优化成本和性能。输出电压在0.8V至0.86VIN之间可调。

对MAX1954而言，高端FET的漏极电压范围是3V至13.2V，不依赖于电源电压。它工作在300kHz的固定开关频率，提供高达25A的输出电流，且具有较高的效率。输出电压在0.8V至0.86VHSD之间可调。

MAX1957具有0.4V至0.86VIN的跟踪输出电压范围，具有源出和吸流能力，适合于诸如DDR总线终端、PowerPC®/ASIC/DSP内核供电等应用。MAX1957工作在3V至5.5V的输入电压范围、固定的300kHz开关频率。

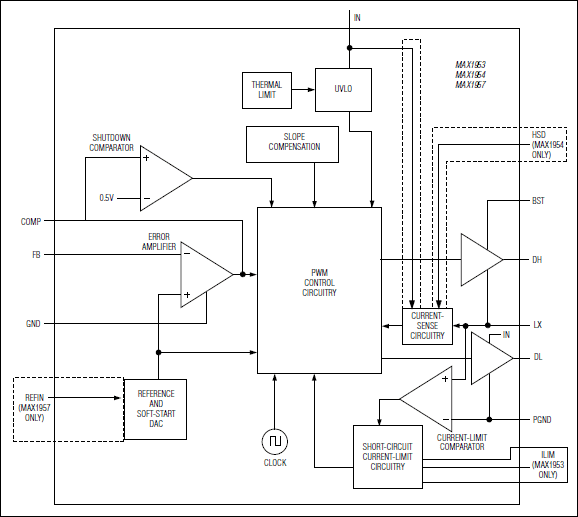

MAX1953/MAX1954/MAX1957提供了一个COMP引脚，该引脚除了为误差放大器提供补偿以外，还可以被拉低，用来关断转换器。输入欠压锁定功能(UVLO)用来保证该器件在电源过低的情况下正常地工作，以防止外部功率MOSFET过热。内部数字软启动用来减小浪涌电流。MAX1953/MAX1954/MAX1957都采用微型10引脚µMAX封装。

关键特性

以下关键特性由Maxim美信半导体提供：

低成本电流型控制器

固定频率PWM

MAX1953

1MHz开关频率

小尺寸外部元器件，低成本

可调的限制电流

MAX1954

3V至13.2V输入电压

25A输出电流能力

93%的效率

300kHz开关频率

MAX1957

提供0.4V至0.86VIN的跟踪输出电压范围，具有3A的源出和吸流能力

关断特性

全部采用N沟道MOSFET设计，实现低成本

无需检流电阻

内置数字软启动

热过载保护

微小的10引脚µMAX封装

热门应用

图形卡与视频卡

低电压分布式电源

微处理器核电源

PC与服务器

打印机与扫描仪

电信和网络
