MAX1967 - 低成本、电压模式、PWM降压型控制器

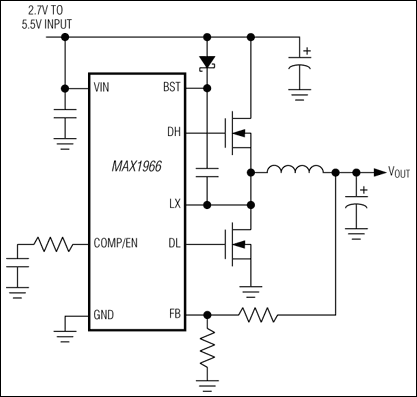

MAX1967是Maxim美信半导体公司的一款DC-DC开关调节器产品，MAX1967是低成本、电压模式、PWM降压型控制器，本站介绍了MAX1967的封装应用图解、特点和优点、功能等，并给出了与MAX1967相关的Maxim元器件型号供参考。

MAX1967 - 低成本、电压模式、PWM降压型控制器 - DC-DC开关调节器 - Maxim美信半导体高性能芯片品质 - 美信半导体

产品概述

MAX1966/MAX1967是电压模式脉宽调制(PWM)、降压型DC-DC控制器，非常适合那些对成本要求苛刻的应用。这些器件驱动廉价的N沟道MOSFET高端开关和同步整流器，并且不需要外部的肖特基功率二极管或检流电阻。通过检测低端FET的漏-源电压提供短路和限流保护。两款器件都可提供低至0.8V的输出电压，非常适合DSP内核及其他低电压逻辑电路的供电。

MAX1966输入电压范围是2.7V至5.5V；MAX1967输入电压范围是2.7V至28V。在超低成本设计中，MAX1966/MAX1967可提供高于90%的效率，通过优化选择外部元件效率可以达到95%。

MAX1966/MAX1967工作频率为100kHz，在低成本设计中允许使用铝电解电容和铁粉磁芯。如果选用高性能的表贴元件，它们还能够提供更出色的性能指标。MAX1966采用低成本的8引脚SO封装，MAX1967采用10引脚µMAX封装。

关键特性

以下关键特性由Maxim美信半导体提供：

成本最优化设计

不需要肖特基二极管或检流电阻

效率高于95%

低成本的外部器件

全部采用N沟道场效应管设计

2.7V至5.5V输入电压范围(MAX1966)

2.7V至28V输入电压范围(MAX1967)

0.8V反馈电压可提供低电压输出

100kHz开关频率允许使用低成本元件

热关断

输出限流和短路保护

热门应用

电缆调制解调器与路由器

图形卡电源

网络电源

机顶盒

电信电源

终端电源

xDSL调制解调器和路由器
