产品概述

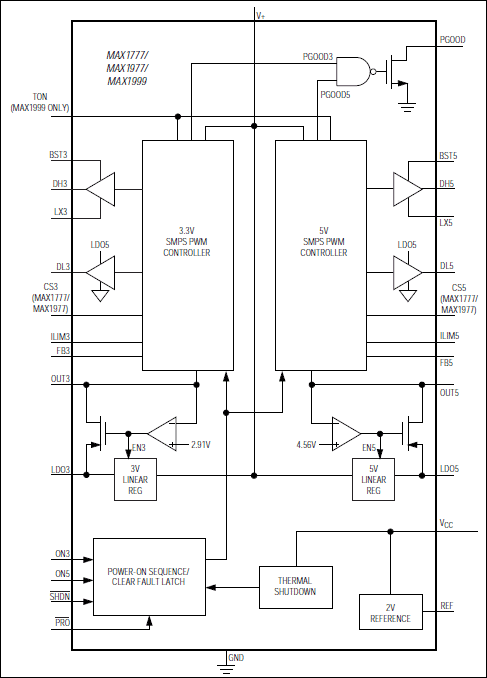

MAX1777/MAX1977/MAX1999双路、升压型开关模式电源(SMPS)控制器能够在电池供电系统中产生逻辑供电电压。MAX1777/MAX1977/MAX1999包括2路脉宽调制(PWM)控制器，提供2V至5.5V可调输出或固定的5V和3.3V输出电压。这些器件都具有2路线性稳压器，提供始终有效的5V和3.3V输出，输出电流高达100mA，而且，线性稳压器可自动地自举到SMPS输出。MAX1777/MAX1977/MAX1999包括内部上电顺序控制、电源就绪(PGOOD)状态指示、数字软启动及内部软关断输出放电功能，可避免关断时产生负电压。

Maxim专有的Quick-PWM™恒定导通时间PWM控制技术无需外部检流电阻，提供100ns的负载瞬变响应时间，并保持相当稳定的开关频率。独特的超声脉冲跳频模式保持开关频率高于25kHz，可抑制音频应用中的噪声。其它性能包括：能够在轻载时保持更高转换效率的脉冲跳频模式；能够在高灵敏度应用中降低RF干扰的固定频率PWM模式。

MAX1777具有200kHz/5V和300kHz/3.3V SMPS，保持更高的转换效率；而MAX1977具有400kHz/5V和500kHz/3.3V SMPS，适用于“薄而轻”的应用；MAX1999具有引脚可选择的开关频率，提供200kHz/300kHz或400kHz/500kHz的5V/3.3V SMPS。MAX1777/MAX1977/MAX1999采用28引脚QSOP封装，可工作于扩展级温度范围(-40°C至+85°C)。MAX1977/MAX1999现可提供无铅封装。

关键特性

以下关键特性由Maxim美信半导体提供：

无需检流电阻(MAX1999)

利用检流电阻提供精确的电流检测(MAX1777/MAX1977)

1.5%输出电压精度

3.3V和5V、100mA自举线性稳压器

内部软启动和软关断输出放电

Quick-PWM提供100ns负载瞬态响应

3.3V和5V固定输出或可调输出(Dual Mode™)

4.5V至24V输入电压范围

超声脉冲跳频模式(最小25kHz)

电源就绪状态(PGOOD)指示

过压保护使能/禁止

热门应用

3节至4节Li+电池供电设备

笔记本电脑和亚笔记本电脑

PDA与移动通信装置
