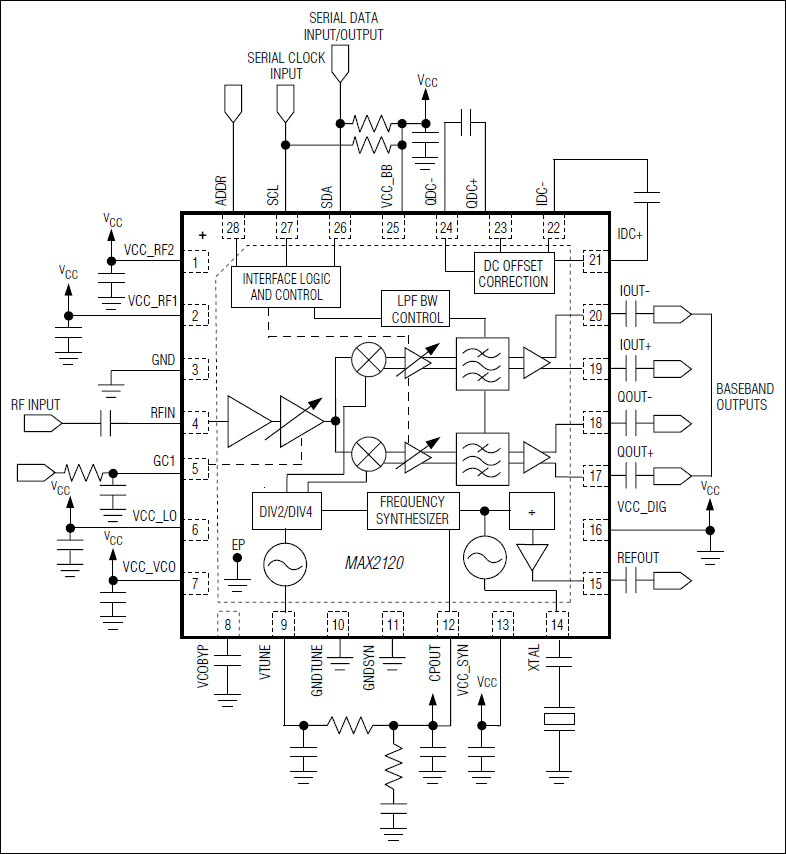

MAX2120 - 典型电路框图：
Maxim美信半导体芯片：
- MAX5512EUA+T - 集成电路（IC） > 数据采集 > 数模转换器（DAC）
- MAX17604ASA+T - 集成电路（IC） > 电源管理（PMIC） > 栅极驱动器
- DS1248YP-70+ - 集成电路（IC） > 时钟/定时 > 实时时钟
- MAX16818ETI+T - 集成电路（IC） > 电源管理（PMIC） > LED 驱动器
- DS1856B-050+T&R - 集成电路（IC） > 数据采集 > 数字电位计
- MAX8212CSA+T - 集成电路（IC） > 电源管理（PMIC） > 监控器
- MAX5156ACEE+ - 集成电路（IC） > 数据采集 > 数模转换器（DAC）
- MAX1110EAP+T - 集成电路（IC） > 数据采集 > 模数转换器（ADC）
- MAX503EAG+T - 集成电路（IC） > 数据采集 > 数模转换器（DAC）
- MAX989ESA+ - 集成电路（IC） > 线性 > 比较器
- MAX6126B41+ - 集成电路（IC） > 电源管理（PMIC） > 电压基准
- MAX6356SWUT+T - 集成电路（IC） > 电源管理（PMIC） > 监控器
- MAXQ305J-0000+ - 集成电路（IC） > 嵌入式 > 微控制器
- MAX20008AFOA/VY+T - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - DC-DC 开关稳压器
- MAX2831ETM+T - 射频和无线 > 射频收发器 IC
- DS1481S - 集成电路（IC） > 接口 > 专用
- MAX6387XS29D2+T - 集成电路（IC） > 电源管理（PMIC） > 监控器
- MAX6708RKA+T - 集成电路（IC） > 电源管理（PMIC） > 监控器
- MAX1641EEE+T - 集成电路（IC） > 电源管理（PMIC） > 电池充电器
- MAX9263GCB/V+T - 集成电路（IC） > 接口 > 串行器，解串器
MAX2120 - 完备的直接变频调谐器，用于DVB-S和免费广播系统
MAX2120是Maxim美信半导体公司的一款无线与RF产品，MAX2120是完备的直接变频调谐器，用于DVB-S和免费广播系统，本站介绍了MAX2120的封装应用图解、特点和优点、功能等，并给出了与MAX2120相关的Maxim元器件型号供参考。
MAX2120 - 完备的直接变频调谐器，用于DVB-S和免费广播系统 - 无线与RF - 3.3V卫星调谐器，具有低噪声系数、高线性度，仅耗电330mW - 美信半导体
产品概述
MAX2120低成本、直接变频调谐器IC为卫星机顶盒和VSAT应用而设计。该IC适用于QPSK、数字视频广播(DVB-S)、DSS和免付费应用。
MAX2120使用宽带I/Q下变频器直接将卫星信号从LNB变频至基带。工作频率范围扩展到925MHz至2175MHz。
器件包含LNA和RF可变增益放大器、I和Q下变频混频器、具有可编程截止频率控制的基带低通滤波器和数字控制可变增益基带放大器。RF和可变增益基带放大器配合，可提供大于80dB的增益控制范围。该IC可真正兼容所有QPSK下变频器。
MAX2120包含完整的单片集成VCO以及完整的频率合成器。另外，片内晶体振荡器提供缓冲输出，用于驱动额外的调谐器和下变频器。通过2线串行接口完成合成器的编程和器件配置。该IC提供VCO自动选择(VAS)功能以自动选择适当的VCO。在多调谐器应用中，器件可以配置为两个2线接口地址中的一个。提供低功耗待机模式关断信号通路，而参考振荡器、数字接口和缓冲器电路保持工作，为单和多调谐器应用提供降低功耗的方法。
MAX2120是目前最先进的DBS调谐器。低噪声系数省去了外部LNA。组建完整的DVB、DBS或VSAT RF前端解决方案仅需少量无源器件。调谐器提供非常小的28引脚薄型QFN封装。
关键特性
热门应用
