MAX2172 - 直接变频至低IF的调谐器，用于数字音频广播

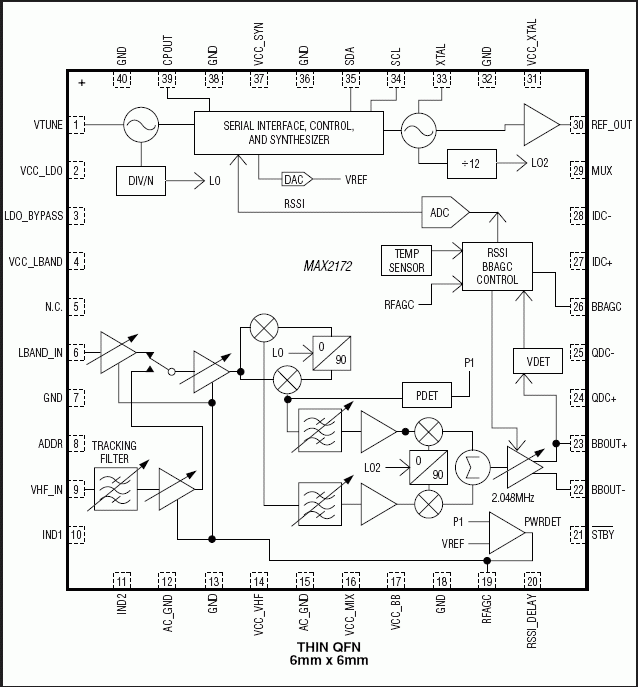

MAX2172是Maxim美信半导体公司的一款无线与RF产品，MAX2172是直接变频至低IF的调谐器，用于数字音频广播，本站介绍了MAX2172的封装应用图解、特点和优点、功能等，并给出了与MAX2172相关的Maxim元器件型号供参考。

MAX2172 - 直接变频至低IF的调谐器，用于数字音频广播 - 无线与RF - 高性能数字无线调谐器，提供高速、精确的RSSI功能 - 美信半导体

产品概述

MAX2172直接变频至较低IF的调谐器设计用于数字音频广播(DAB)和地面数字多媒体广播(T-DMB)，输入频率范围覆盖168MHz至240MHz (VHF-III)、1452MHz至1492MHz (L频段)和87MHz至108MHz (FM)。MAX2172具有较高的器件集成度，可实现低功耗、板载调谐器设计。直接变频至较低IF架构无需IF-SAW滤波器即可提供中心频率为2.048MHz、输出至解调器的基带信号。

MAX2172具有一路与晶振同频率的缓冲输出基准时钟。

在OFDM系统中，强信号邻信道的1kHz相位噪声灵敏度和宽带相位噪声灵敏度可能会带来问题，该器件通过集成一个Σ-Δ分数N分频合成器，可优化此应用中的近载波及宽带相位噪声性能。

MAX2172提供带裸焊盘的40引脚薄型QFN封装(6mm x 6mm)。在-40°C至+85°C扩展级温度范围内保证其电气特性。

关键特性

以下关键特性由Maxim美信半导体提供：

+2.7V至+3.5V电源电压范围

较低IF输出省去了IF-SAW滤波器

集成FM/VHF-III带通滤波器

集成较低IF带通滤波器

Σ-Δ分数N分频合成器

+45dBc ACPR (N±1)

VHF-III频段(包括片上跟踪滤波器)典型噪声系数为2.9dB

L频段典型噪声系数为3.1dB

VHF-III频段灵敏度为-101dBm

L频段灵敏度为-101dBm

基带过载检测器控制RF AGC

快速通道扫描RSSI 5位输出

在-111dBm时，FM (S+N)/N = 26dB

微小的6mm x 6mm薄型QFN封装

热门应用

具有FM功能的固定、移动数字音频广播(DAB、DAB+)设备

具有FM功能的地面数字多媒体广播(T-DMB)设备
