MAX8831 - 高效白光LED升压型转换器，带有I²C接口，2mm x 2mm WLP封装

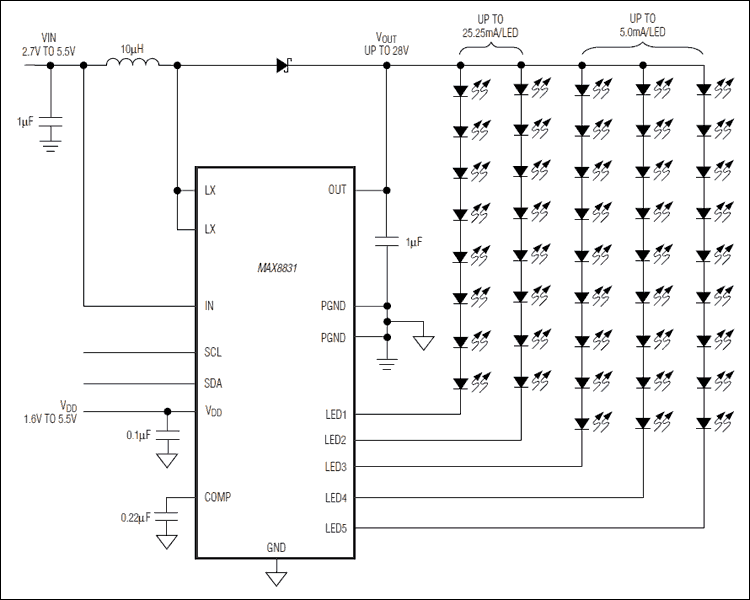

MAX8831是Maxim美信半导体公司的一款DC-DC开关调节器产品，MAX8831是高效白光LED升压型转换器，带有I²C接口，2mm x 2mm WLP封装，本站介绍了MAX8831的封装应用图解、特点和优点、功能等，并给出了与MAX8831相关的Maxim元器件型号供参考。

MAX8831 - 高效白光LED升压型转换器，带有I²C接口，2mm x 2mm WLP封装 - DC-DC开关调节器 - 能够以高于90%的效率轻松驱动五组9只串联的LED，通过I²C接口控制，2mm x 2mm WLP封装 - 美信半导体

产品概述

MAX8831集成了60mA、28V PWM DC-DC升压型转换器，带有5路低压差LED电流调节器，用于手机、PDA及其它便携式设备的显示和键盘背光应用。在整个2.7V至5.5V输入电压范围内，该IC可提供高达90%的效率。该升压转换器工作在固定的2MHz开关频率，允许使用非常小的外部元件，从而实现紧凑的电路板布局。为提高效率，该升压转换器在轻载时可自动切换至跳脉冲工作模式。

5路电流调节器中的任意一路均可驱动最多9个串联的LED (取决于LED的正向导通电压)，并可由I²C接口进行独立编程。其中2路电流调节器(LED1、LED2)专门用于显示器背光。通过128级对数调光，可将电流设置在最高25mA。其它3路电流调节器(LED3、LED4、LED5)非常适合键盘背光，或用于驱动信号指示器。通过64级对数调光，可将电流设置在最高5mA。低电流调节器(LED3、LED4、LED5)可以采用升压转换器供电或独立的低压电源供电。

所有电流调节器的操作均通过I²C接口控制，包括：通/断、LED电流、线性上升/线性下降定时器以及闪烁速率定时器(LED3、LED4、LED5)。MAX8831读/写地址在出厂时设置为0x9A/0x9B (如需其它地址，请与工厂联系)。

MAX8831具有LED开路/短路故障保护、输出过压保护、热关断以及开路肖特基二极管保护功能，器件连续监测各故障状态，并通过I²C接口读取状态数据。MAX8831采用微型2mm x 2mm、16焊球WLP封装。

关键特性

以下关键特性由Maxim美信半导体提供：

28V升压DC-DC转换器

集成的NMOS功率开关

> 90%效率

固定的2MHz开关频率

跳脉冲模式用于支持高效的轻载转换

小型外部元件

通过I²C编程(0x9A写/0x9B读)，兼容1.8V逻辑

两路25mA调节器，用于显示器背光

可通过I²C编程输出电流(50µA至25.25mA)

128级对数调光

独立可编程斜率(上升/下降)的定时器

低压差(200mV最大值)

3路5mA电流调节器，用于键盘照明

可通过I²C编程电流(50µA至5.0mA)

32级对数调光

独立可编程斜率(上升/下降)的定时器

独立的闪烁速率及占空比调节定时器

低压差(150mV最大值)

LED开路/短路保护及二极管开路保护

热关断及输出过压保护

超低0.1µA关断电流

微型2mm x 2mm、16焊球WLP封装

热门应用

蜂窝电话

PDA

智能电话
