MAX3062E - ±15kV ESD保护、失效保护、20Mbps、限摆率RS-485/RS-422收发器，SOT封装

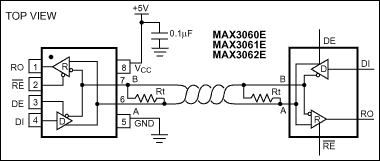

MAX3062E是Maxim美信半导体公司的一款传感器与传感器接口产品，MAX3062E是±15kV ESD保护、失效保护、20Mbps、限摆率RS-485/RS-422收发器，SOT封装，本站介绍了MAX3062E的封装应用图解、特点和优点、功能等，并给出了与MAX3062E相关的Maxim元器件型号供参考。

MAX3062E - ±15kV ESD保护、失效保护、20Mbps、限摆率RS-485/RS-422收发器，SOT封装 - 传感器与传感器接口 - 业内首款SOT封装的RS-485/RS-422收发器，可节省70%板上空间 - 美信半导体

产品概述

适用于RS-485/RS-422通讯的MAX3060E/MAX3061E/MAX3062E高速收发器具备一个驱动器和一个接收器。这些器件包含失效保护电路，能在接收器输入处于开路或短路时保证逻辑高输出。这意味着当端接总线上所有发送器都被禁止(高阻抗)时，接收器输出为逻辑高。这些收发器还具备热插拔电路，在热插过程中消除了数据扰动。

MAX3060E具有限摆率驱动器，可以将EMI减至最小并且降低由于不适当的电缆端接引发的反射，支持高达115kbps无差错数据传送。MAX3061E也具有限摆率驱动器，传送速率高达500kbps。MAX3062E驱动器不限制摆率，支持高达20Mbps传送速率。所有发送器输出都提供±15kV的人体模型保护。

这些收发器在空载时典型吸取910µA电源电流，当满载时，驱动器被禁止时吸取790µA电流。

所有器件具有1/8单位负载的接收器输入阻抗，支持多达256个收发器接入总线。这些器件适用于半双工通讯。

关键特性

以下关键特性由Maxim美信半导体提供：

兼容于EIA/TIA-485的真失效保护型接收器

增强的限摆率实现无差错数据传送(MAX3060E和MAX3061E)

1nA低电流关断模式

用于电信设备的热插拔

ESD保护：±15kV人体模型

支持多达256个收发器接入总线

节省空间的8引脚SOT23封装

热门应用

工业控制局域网

电平转换器

RS-422/RS-485通信

用于EMI敏感应用的收发器
