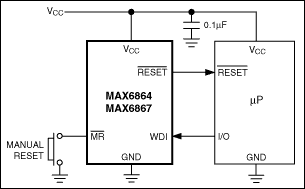

MAX6854 - 典型电路框图:
MAX6854典型电路框图
承诺原装正品
专营Maxim美信,真正优化您的供应链
Maxim产品 - MAX6854介绍
MAX6854 - 纳安级功耗的微处理器监控电路,带有手动复位及看门狗定时器

MAX6854是Maxim美信半导体公司的一款监控电路、电压监测、排序产品,MAX6854是纳安级功耗的微处理器监控电路,带有手动复位及看门狗定时器,本站介绍了MAX6854的封装应用图解、特点和优点、功能等,并给出了与MAX6854相关的Maxim元器件型号供参考。

MAX6854 - 纳安级功耗的微处理器监控电路,带有手动复位及看门狗定时器 - 监控电路、电压监测、排序 - 纳安级功耗的µP监控电路,带有手动复位和看门狗定时器,非常适合便携式产品 - 美信半导体

产品概述

MAX6854/MAX6855/MAX6856/MAX6858/MAX6860–MAX6869超低电流(典型值170nA)微处理器(µP)监控电路在5引脚SOT23封装内集成了电压监测、看门狗定时器和手动复位等功能。一旦监视电压低于工厂设定的复位门限,手动复位被触发或者看门狗定时器超时,该器件就会发出复位信号。在VCC升至复位门限以上或手动复位释放后,复位输出继续保持一个最短延时。工厂校准的复位门限以100mV的间隔从+1.575V至+4.625V (参见完整数据资料中的Threshold Suffix Guide)。每款器件提供6种最小复位延时选择,范围从10ms至1200ms。

MAX6854/MAX6855/MAX6856/MAX6858/MAX6860–MAX6869具有多种配置(参见完整数据资料中的Selector Guide)。MAX6854/MAX6855/MAX6856/MAX6861–MAX6869提供手动复位输入/MR。MAX6864–MAX6869具有一个看门狗定时器,通过监视WDI引脚的活动及时发现代码运行错误。MAX6864–MAX6869看门狗超时时间可选为3.3s或者209s (典型值)。MAX6861/MAX6862/MAX6863具有10ms或者150ms (最小)的引脚可选择复位延时。这些器件提供推挽式低电平、推挽式高电平和漏极开路的低电平复位输出。

关键特性
  • 以下关键特性由Maxim美信半导体提供:
  • 超低工作电流170nA (典型值)
  • 复位门限从+1.575V至+4.625V,间隔约为100mV
  • 6种最短复位延时选择,从10ms到1200ms
  • 手动复位可选功能
  • 看门狗定时器可选功能
  • 引脚可选的10ms/150ms (最小)复位延时(MAX6861/MAX6862/MAX6863)
  • 对VCC上的短时瞬变不敏感
  • 保证复位有效至VCC = +1.1V
  • 三种复位输出选择
  • 推挽/RESET
  • 推挽RESET
  • 漏极开路/RESET
  • 无需外部元件
  • 小巧的5引脚SOT23封装
  • 引脚与TPS3836/TPS3837/TPS3838兼容(MAX6861/MAX6862/MAX6863)
  • 热门应用
  • 血糖监测/病人护理监视器
  • MP3播放器/寻呼器
  • PDA与蜂窝电话
  • 便携式电池供电设备
