MAX3204E - 低电容、2/3/4/6通道、±15kV ESD保护阵列，用于高速数据接口

MAX3204E是Maxim美信半导体公司的一款保护器产品，MAX3204E是低电容、2/3/4/6通道、±15kV ESD保护阵列，用于高速数据接口，本站介绍了MAX3204E的封装应用图解、特点和优点、功能等，并给出了与MAX3204E相关的Maxim元器件型号供参考。

MAX3204E - 低电容、2/3/4/6通道、±15kV ESD保护阵列，用于高速数据接口 - 保护器 - 电容最低的2/3/4/6通道、ESD保护阵列，WLP封装 - 美信半导体

产品概述

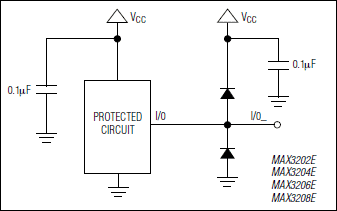

MAX3202E/MAX3203E/MAX3204E/MAX3206E为低电容、±15kV ESD保护二极管阵列，用于保护通讯线路的敏感电子部件。每个通道含有一对二极管，将ESD电流脉冲导引至VCC或GND。MAX3202E/MAX3203E/MAX3204E/MAX3206E能够承受IEC 61000-4-2规定的ESD脉冲：±15kV人体模式、±8kV接触放电以及±15kV气隙放电模式。这些器件的每个通道具有5pF电容，非常适合用于高速数据I/O接口。

MAX3202E为两通道芯片，适用于USB和USB 2.0应用；MAX3203E提供三组ESD保护结构，适用于USB On-the-Go (OTG)以及视频应用; MAX3204E提供四路ESD保护结构，适用于以太网和FireWire®应用；MAX3206E为六通道器件，适用于为蜂窝电话连接器以及SVGA视频连接。

所有器件均采用微型、4焊球(1.05mm x 1.05mm) WLP、6焊球(1.05mm x 1.57mm) WLP、9焊球(1.52mm x 1.52mm) WLP、6引脚(3mm x 3mm) TDFN以及12引脚(4mm x 4mm) TQFN封装，工作在-40°C至+85°C温度范围。

关键特性

以下关键特性由Maxim美信半导体提供：

高速数据线ESD保护

±15kV的人体模式

±8kV的IEC 61000-4-2接触放电

±15kV的IEC 61000-4-2气隙放电

提供微型WLP封装

具有低于5pF的输入电容

漏电流低于1nA (最大)

电源电流低于1nA

电源电压范围为+0.9V至+5.5V

提供2、3、4或6通道器件

热门应用

蜂窝电话

以太网

FireWire®

SVGA视频连接

通用串行总线(USB)

USB 2.0

视频
