MAX3283E - ±15kV ESD保护、52Mbps、3V至5.5V、SOT23封装、RS-485/RS-422真失效保护接收器

MAX3283E是Maxim美信半导体公司的一款传感器与传感器接口产品，MAX3283E是±15kV ESD保护、52Mbps、3V至5.5V、SOT23封装、RS-485/RS-422真失效保护接收器，本站介绍了MAX3283E的封装应用图解、特点和优点、功能等，并给出了与MAX3283E相关的Maxim元器件型号供参考。

MAX3283E - ±15kV ESD保护、52Mbps、3V至5.5V、SOT23封装、RS-485/RS-422真失效保护接收器 - 传感器与传感器接口 - 业内首款SOT封装RS-485/RS-422接收器 - 美信半导体

产品概述

MAX3280E/MAX3281E/MAX3283E/MAX3284E是专为RS-485和RS-422通信设计的单接收器。此器件在3V电源供电下仍可确保数据速率高达52Mbps。这些器件具有出色的传输延迟(最大15ns)及芯片间定时失配(最大8ns)，可理想用于多点时钟分配应用中。

MAX3280E/MAX3281E/MAX3283E/MAX3284E具有真失效保护电路，可保证在接收器输入为开路或短路时，接收器输出为逻辑高电平。终端总线上的传送器被禁止(高阻态)时，接收器将输出逻辑高电平。这些器件具有1/4单位负载接收器输入阻抗，允许多达128个接收器接入总线。

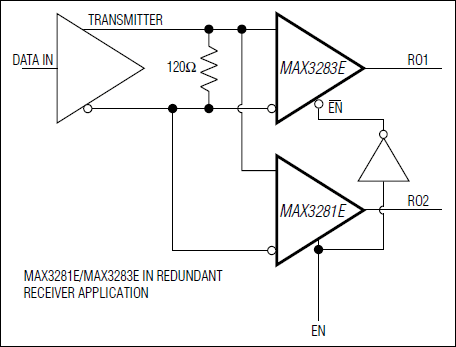

MAX3280E为5引脚SOT23封装的单接收器。MAX3281E/MAX3283E为具有接收器使能(EN或/EN)功能、6引脚SOT23封装的单接收器。MAX3284E具有逻辑电压引脚，在数字FPGA/ASIC系统中允许兼容于低电压逻辑电平；在MAX3284E中，逻辑高电平的电压门限值是通过在1.65V至VCC范围内设置VL来由用户定义的；MAX3284E也可提供6引脚SOT23封装。

关键特性

以下关键特性由Maxim美信半导体提供：

ESD保护：

±15kV人体模式

±6kV-IEC 1000-4-2，接触放电

±12kV-IEC 1000-4-2，气隙放电

有保证的52Mbps数据速率

有保证的15ns接收器传输延迟

有保证的2ns接收器失真

有保证的8ns满摆幅偏移时间

用于连接到FPGA/ASIC的VL引脚

允许多达128个收发器接入总线(1/4单位负载)

微型SOT23封装

真失效保护接收器

-7V至+12V公共模式范围

3V至5.5V电源范围

用于冗余操作的使能(高和低)引脚

三态输出级(MAX3281E/MAX3283E)

输出短路电路热保护

热门应用

时钟/数据分配

工业控制

局域网(LAN)

电信机架

无线基站
