MAX3801 - 3.2Gbps自适应均衡器

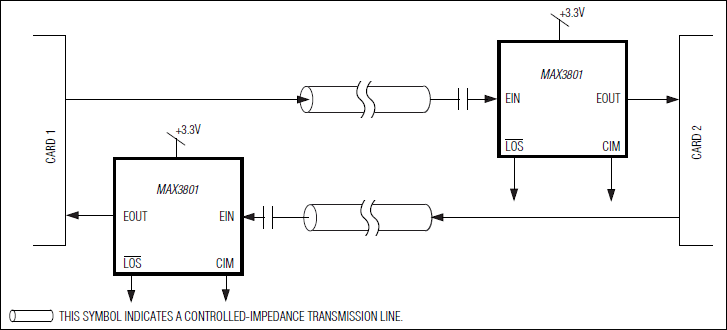

MAX3801是Maxim美信半导体公司的一款高速互联(差分信号链路)产品，MAX3801是3.2Gbps自适应均衡器，本站介绍了MAX3801的封装应用图解、特点和优点、功能等，并给出了与MAX3801相关的Maxim元器件型号供参考。

MAX3801 - 3.2Gbps自适应均衡器 - 高速互联(差分信号链路) - 业内尺寸最小的3.2Gbps自适应电缆均衡器 - 美信半导体

产品概述

MAX3801为+3.3V自适应电缆均衡器，专为同轴电缆和双绞线点对点通信系统设计。均衡器包括差分CML数据输入和输出、信号丢失(/LOS)输出以及电缆完整性监视(CIM)输出。

自适应电缆均衡器能够在数据速率高达3.2Gbps时均衡差分信号或单端信号。可自动调节由于趋肤效应导致的衰减，1.6GHz下可均衡范围达30dB。均衡器有效扩展了高频互连应用中铜缆传输距离。

MAX3801采用带裸露焊盘的24引脚QFN封装，+3.3V电源下功耗仅为125mW。

关键特性

以下关键特性由Maxim美信半导体提供：

+3.3V单电源工作

+3.3V供电时典型功耗为125mW

数据速率高达3.2Gbps

均衡器可针对不同的电缆长度自动调节

1.6GHz (3.2Gbps)时均衡范围为0dB至30dB

信号丢失(/LOS)指示

电缆完整性监视(CIM)

片内输入和输出匹配

极少的外围元件

0°C至+85°C工作温度范围

输入和输出带ESD保护

热门应用

背板与互连应用

通信与数据系统中的高速链接

SDH/SONET传输设备
