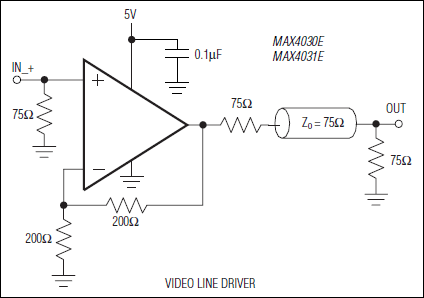

MAX4030E是Maxim美信半导体公司的一款视频芯片产品，MAX4030E是低成本、144MHz、双/三路运算放大器，带有±15kV ESD保护，本站介绍了MAX4030E的封装应用图解、特点和优点、功能等，并给出了与MAX4030E相关的Maxim元器件型号供参考。

MAX4030E - 低成本、144MHz、双/三路运算放大器，带有±15kV ESD保护 - 视频芯片 - Maxim美信半导体高性能芯片品质 - 美信半导体

产品概述

MAX4030E/MAX4031E单位增益稳定运放，具有高速性能、满摆幅输出以及±15kV ESD保护。针对输入或输出会暴露于外部的应用而设计，如视频和通信。这些器件符合国际ESD标准：±15kV IEC 1000-4-2气隙放电，±8kV IEC 1000-4-2接触放电以及±15kV人体模型。

MAX4030E/MAX4031E采用单5V电源供电，每放大器仅消耗12mA静态电流，可达到144MHz的-3dB带宽，20MHz的0.1dB增益平坦带宽，以及115V/µs压摆率。MAX4031E为每个放大器提供独立的关断控制。

双路MAX4030E可提供8引脚µMAX和SO封装，三路的MAX4031E可提供14引脚TSSOP和SO封装。所有器件可工作在-40°C至+85°C扩展温度范围。

关键特性

以下关键特性由Maxim美信半导体提供：

ESD保护视频输入和输出

±15kV—人体模型

±8kV—IEC 1000-4-2接触放电

±15kV—IEC 1000-4-2气隙放电

5V单电源供电

0.1µA低功耗关断模式(MAX4031E)

输入共模范围扩展至地

2VP-P大信号-3dB带宽> 50MHz

直接驱动150Ω负载

低微分增益/相位：0.2%/0.2°

-40°C至+85°C扩展温度范围

小型8引脚µMAX和14引脚TSSOP封装

热门应用

便携式摄像机

数码相机

增强型电视(ETV)

高清晰度电视(HDTV)

笔记本电脑

便携式DVD播放器

投影仪

安全视频监控系统

机顶盒

标准清晰度电视(SDTV)
