MAX44206 - Maxim美信公司180MHz、低噪声、低失真、全差分运算放大器/ADC驱动器

Maxim（美信半导体）| Maxim产品型号搜索

MAX44206技术文档下载：

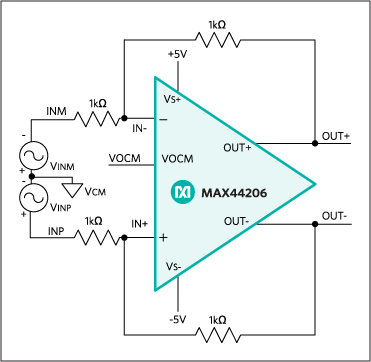

MAX44206 - 典型电路框图：

MAX44206 - 180MHz、低噪声、低失真、全差分运算放大器/ADC驱动器

MAX44206是Maxim美信半导体公司的一款放大器产品，MAX44206是180MHz、低噪声、低失真、全差分运算放大器/ADC驱动器，本站介绍了MAX44206的封装应用图解、特点和优点、功能等，并给出了与MAX44206相关的Maxim元器件型号供参考。

MAX44206 - 180MHz、低噪声、低失真、全差分运算放大器/ADC驱动器 - 放大器 - 业内最好的，集合了低功耗、低噪声、高THD和增益带宽 - 美信半导体

产品概述

MAX44206是低噪声、低失真、全差分运算放大器，适合用于驱动高速、高分辨率、20/18/16位SAR ADCs，包括MAX11905 ADC系列产品。MAX44206具有2.7V至13.2V较宽的供电电压范围和400MHz宽带宽，适用于低功耗、高性能数据采集系统。

MAX44206提供VOCM输入，以调节输出共模电压，省却了耦合变压器或交流耦合电容。可调节输出共模电压使MAX44206能匹配后续的ADC输入共模电压范围。关断模式下耗流仅为6.8µA，有助于延长电池使用寿命，或降低关断和周期数据读取循环间的系统平均功耗。

MAX44206采用8引脚µMAX®封装，工作在-40°C至+125°C温度范围。

关键特性

以下关键特性由Maxim美信半导体提供：

低输入噪声，驱动高精度SAR ADC

3.1nV/ @ 1kHz

0.1Hz至10Hz范围内噪声为200nVP-P

高速，适用于直流和交流应用

400MHz增益带宽积

-3dB增益带宽积为180MHz

180V/µs摆率

超低失真，适合驱动20位SAR ADC的交流输入

HD2 = -141dB、HD3 = -152dB，fIN = 10kHz、VOUT,DIFF = 2VP-P 时

HD2 = -106dB、HD3 = -115dB，fIN = 1MHz、VOUT,DIFF = 2VP-P

宽电源范围(2.7V至13.2V)，适合驱动双极性或单极性(±6.6V)信号

3.7mA静态电流，关断电流仅为6.8µA

8引脚µMAX封装节省电路板空间

热门应用

有源滤波器

全差分信号调理

高速过程控制

医学成像

单端至差分转换
