MAX12555 - 14位、95Msps、3.3V ADC

MAX12555是Maxim美信半导体公司的一款数据转换器和采样-保持电路产品，MAX12555是14位、95Msps、3.3V ADC，本站介绍了MAX12555的封装应用图解、特点和优点、功能等，并给出了与MAX12555相关的Maxim元器件型号供参考。

MAX12555 - 14位、95Msps、3.3V ADC - 数据转换器和采样-保持电路 - Maxim美信半导体高性能芯片品质 - 美信半导体

产品概述

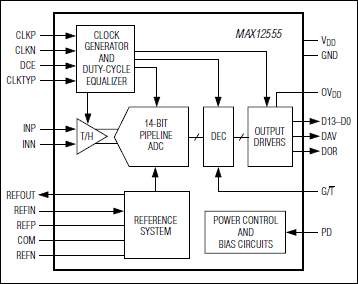

MAX12555是一款3.3V、14位、95Msps模数转换器(ADC)，具有全差分宽带采样/保持(T/H)输入放大器，驱动内部低噪声量化器。模拟输入级接收单端或差分输入。MAX12555经过优化，具有高动态性能、低功耗和小尺寸。在从基带至超过175MHz的输入频率范围内，该器件都保持有优异的动态性能，这使得MAX12555可理想用于中频(IF)采样应用。

采用3.3V供电的MAX12555仅消耗497mW，在175MHz的输入频率时具有72.1dB (典型值)的信噪比(SNR)。为了进一步降低功耗，MAX12555具有300µW的停机模式，以节约空闲时的功耗。

灵活的基准电压结构允许MAX12555使用内部2.048V带隙基准或接收外部施加的基准电压。其基准电压结构允许满量程模拟输入范围在±0.35V至±1.10V范围内调整。MAX12555提供共模基准以简化设计，降低差分模拟输入电路的元件数量。

MAX12555支持单端或差分时钟输入。较宽的时钟占空比变化可以通过ADC内部的占空比均衡器(DCE)补偿。

ADC转换结果通过一个14位、并行、CMOS兼容总线输出。其数字输出可以通过引脚选择为二的补码或格雷码。一个数据有效指示器可以取消外部用于保证数据可靠传输的器件。独立的数字电源可以采用1.7V至3.6V供电，允许MAX12555和各种逻辑电平接口。

MAX12555提供6mm x 6mm x 0.8mm、40引脚、带有裸焊盘(EP)的薄型QFN封装。工作于扩展的-40°C至+85°C工业级温度范围。

若需了解所有与该器件引脚兼容的12位/14位高速ADC，请参考参数表。

关键特性

以下关键特性由Maxim美信半导体提供：

直接中频采样：高达400MHz

优异的动态性能

fIN为3MHz/175MHz时，SNR为74dB/72dB

fIN为3MHz/175MHz时，SFDR为87.4dBc/76.2dBc

低噪声底：74.6dBFS

3.3V低功耗工作

单端时钟模式：465mW

差分时种模式：497mW

停机模式：300µW

全差分或单端模拟输入

可调整模拟满量程输入范围

±0.35V至±1.10V

共模基准电压

二的补码或格雷码模式的CMOS兼容输出

数据有效简化数字接口

数据超量程指示

微型的、6mm x 6mm x 0.8mm、40引脚、带有裸焊盘(EP)的薄型QFN封装

可提供评估板(请定购MAX12555EVKIT)

热门应用

中频和基带通信接收器：蜂窝、点到点微波、HFC、WLAN

低功耗数据采集

医学成像系统，包括正电子放射断层成像(PET)

便携式仪表

视频成像
