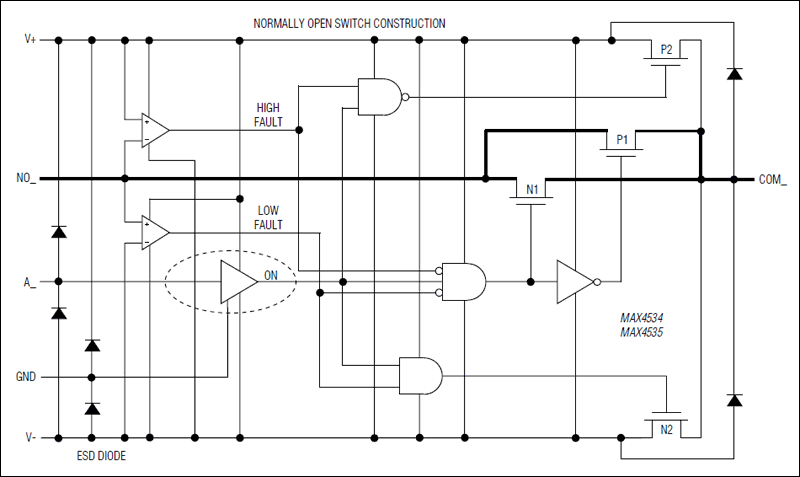

MAX4535 - 典型电路框图：
MAX4535典型电路框图
Maxim美信半导体芯片：
承诺原装正品
专营Maxim美信，真正优化您的供应链
Maxim产品 - MAX4535介绍

MAX4535 - 故障保护、高电压、单4选1/双2选1多路复用器

MAX4535是Maxim美信半导体公司的一款保护器产品，MAX4535是故障保护、高电压、单4选1/双2选1多路复用器，本站介绍了MAX4535的封装应用图解、特点和优点、功能等，并给出了与MAX4535相关的Maxim元器件型号供参考。

MAX4535 - 故障保护、高电压、单4选1/双2选1多路复用器 - 保护器 - Maxim美信半导体高性能芯片品质 - 美信半导体

产品概述

The MAX4534 (single 4-to-1) and MAX4535 (dual 2-to-1) fault-protected multiplexers operate with ±4.5V to±20V dual supplies or a +9V to +36V single supply.These multiplexers feature fault-protected inputs, rail-to-rail signal-handling capability, and overvoltageclamping at 150mV beyond the rails. Both parts feature±40V overvoltage protection with supplies off and ±25Vprotection with supplies on. On-resistance is 400Ω maxand is matched between channels to 10Ω max. All digitalinputs have TTL logic thresholds, ensuringTTL/CMOS-logic compatibility when using a single+12V or dual ±15V supplies.

关键特性
  • 以下关键特性由Maxim美信半导体提供：
  • ±40V Fault Protection with Power Off
  • ±25V Fault Protection with ±15V Supplies
  • No Power-Supply Sequencing Required
  • All Channels Off with Power Off
  • Rail-to-Rail Signal Handling
  • Output Clamped to Appropriate Supply Voltage During Fault Condition
  • 1.0kΩ typ Output Clamp Resistance During Overvoltage
  • 400Ω max On-Resistance
  • 20ns typ Fault Response Time
  • ±4.5V to ±20V Dual Supplies
  • +9V to +36V Single Supply
  • TTL/CMOS-Compatible Logic Inputs
    • 热门应用
  • 航空电子
  • 数据采集
  • 工业与过程控制
  • 冗余/备份系统
  • 信号路由
