产品概述

MAX4737/MAX4738/MAX4739是低电压、低导通电阻(RON)、四路SPST模拟开关，采用+1.8V至+5.5V单电源供电。这些器件专为USB 1.1和音频切换应用设计。

MAX4737/MAX4738/MAX4739最大导通电阻4.5Ω、1.2Ω的平坦度、通道间匹配度为0.4Ω。这些新型开关保证工作在+1.8V至+5.5V，在3V和5V下可确保工作指标。这些开关提供先断后和切换(1ns)，+2.7V时tON <80ns、tOFF <40ns。+2.7V至+3.6V供电时，数字逻辑输入兼容于+1.8V逻辑。

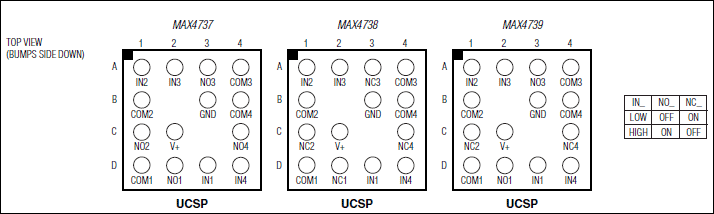

这些开关采用晶片级封装(UCSP™)，大大减小了所需PCB的面积。该芯片仅占用2mm x 2mm的面积，采用4 x 4焊球阵列封装、焊球面积0.5mm。这些开关还可提供14引脚TSSOP封装。

关键特性

以下关键特性由Maxim美信半导体提供：

USB 1.1信号切换

2ns (最大)偏差

-3dB带宽：>300MHz

20pF低导通电容

低RON

4.5Ω (最大) (+3V供电)

3Ω (最大) (+5V供电)

0.4Ω (最大) RON匹配度(+3V供电)

1.2Ω (最大) RON匹配度(+3V供电)

+25°C时泄漏电流<0.5nA

高隔离：-55dB (10MHz)

低串扰：-80dB (10MHz)

低失真：0.03%

兼容+1.8V CMOS逻辑

+1.8V至+5.5V单电源供电

可处理满摆幅信号

热门应用

音频/视频信号切换

电池供电设备

通信电路

数据采集系统

低电压数据采集系统

采样保持电路
