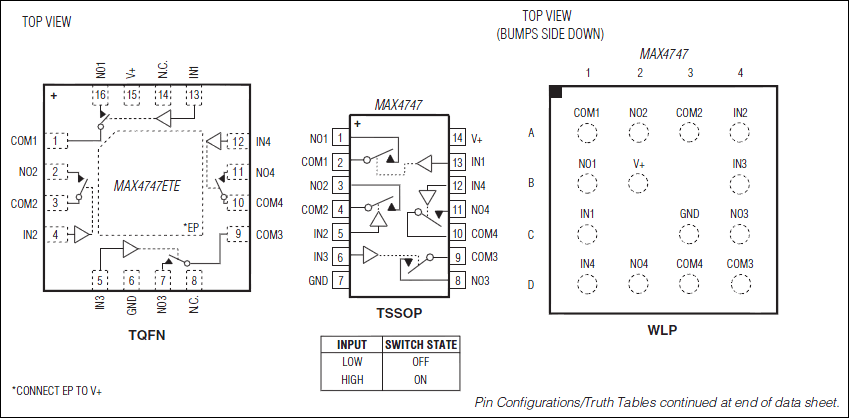

MAX4747 - 典型电路框图：

MAX4747 - 50Ω、低电压、四路SPST/双路SPDT模拟开关，UCSP封装

MAX4747是Maxim美信半导体公司的一款保护器产品，MAX4747是50Ω、低电压、四路SPST/双路SPDT模拟开关，UCSP封装，本站介绍了MAX4747的封装应用图解、特点和优点、功能等，并给出了与MAX4747相关的Maxim元器件型号供参考。

MAX4747 - 50Ω、低电压、四路SPST/双路SPDT模拟开关，UCSP封装 - 保护器 - Maxim美信半导体高性能芯片品质 - 美信半导体

产品概述

MAX4747-MAX4750为低电压、四路单刀单掷(SPST)/双路单刀双掷(SPDT)模拟开关，工作电压范围为+2V至+11V，可处理满摆幅模拟信号。这些开关可提供低漏电流(0.1nA)、静态功耗低于0.5nW (典型)，非常适合电池供电产品。

采用+3V单电源供电时，这些开关具有50Ω (最大)导通电阻(RON)，通道间匹配度为3.5Ω (最大)，在规定的信号范围内提供9Ω (最大)的平坦度。

MAX4747有四个常开(NO)开关，MAX4748有四个常闭(NC)开关，MAX4749有两个常开NO开关和两个常闭NC开关，而MAX4750有两个SPDT开关。这些开关均可提供14引脚TSSOP、16引脚、薄型QFN (4mm x 4mm)和16焊球UCSP™封装。UCSP封装仅占用2mm x 2mm的面积，大大减小了所需要的PCB面积。

关键特性

以下关键特性由Maxim美信半导体提供：

2mm x 2mm UCSP封装

确保导通电阻(RON)为：

25Ω (最大) (+5V供电)

50Ω (最大) (+3V供电)

导通电阻匹配度

3Ω (最大) (+5V供电)

3.5Ω (最大) (+3V供电)

在TA = +25°C时确保漏电电流< 0.1nA

+2.0V至+11V单电源供电

TTL/CMOS逻辑兼容
