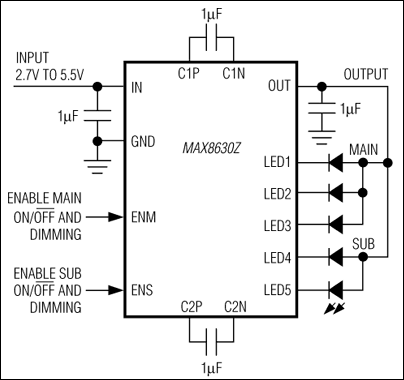

MAX8630Z - 典型电路框图：
MAX8630Z典型电路框图
Maxim美信半导体芯片：
承诺原装正品
专营Maxim美信，真正优化您的供应链
Maxim产品 - MAX8630Z介绍

MAX8630Z - 125mA 1倍/1.5倍电荷泵，可驱动5支白光LED，3mm x 3mm TDFN封装

MAX8630Z是Maxim美信半导体公司的一款美信芯片产品，MAX8630Z是125mA 1倍/1.5倍电荷泵，可驱动5支白光LED，3mm x 3mm TDFN封装，本站介绍了MAX8630Z的封装应用图解、特点和优点、功能等，并给出了与MAX8630Z相关的Maxim元器件型号供参考。

MAX8630Z - 125mA 1倍/1.5倍电荷泵，可驱动5支白光LED，3mm x 3mm TDFN封装 - 美信芯片 - Maxim美信半导体高性能芯片品质 - 美信半导体

产品概述

MAX8630Y/MAX8630Z电荷泵能够以总计125mA的恒定电流驱动最多5个白色LED。利用自适应1倍/1.5倍电荷泵和超低压差电流调节器，可在单节Li+电池的有效电压范围内获得较高的转换效率。1MHz固定开关频率允许选用微型外部元件。经过优化的稳压结构保证低EMI和低输入纹波。当环境温度过高时，内置降额功能可以防止LED过热。

MAX8630Y/MAX8630Z的满量程LED电流由工厂预置为15mA、18mA、 20mA和25mA。MAX8630Z有两个使能输出，ENM和ENS，分别为3个主屏LED和两个子屏LED提供简单的开/关控制，通过单线、脉冲串调节LED电流，电流调节划分为32个线性等级。MAX8630Y用一路直接PWM输入(PWM)控制5个LED的电流，直流电流与PWM占空比成正比。如果ENM和ENS (或PWM)保持低电平的时间超过2ms时，MAX8630_进入关断模式。MAX8630Y/MAX8630Z采用14引脚、3mm x 3mm、TQFN封装(最大高度0.8mm)。

关键特性
  • 以下关键特性由Maxim美信半导体提供：
  • 在Li+电池有效供电电压范围内保持93%的最高转换效率/85%的平均转换效率(PLED/PBATT)
  • 1% LED电流匹配度
  • 总驱动电流达125mA
  • 自适应1倍/1.5倍模式切换
  • 单线、脉冲串调节亮度(MAX8630Z)
  • 主屏和次屏具有独立的开/关控制和亮度调节
  • 线性调节等级—满值、31/32、30/32、... 1/32
  • 直接PWM亮度调节(MAX8630Y)
  • 满量程电流选择：15mA、18mA、20mA和25mA
  • 0.1µA低关断电流
  • 软启动消除浪涌电流
  • 输出过压保护
  • 过热降额保护LED功能
  • 14引脚、3mm x 3mm、TDFN封装
