    当前位置：美信半导体 > > 美信芯片 >> MAX4814E
    MAX4814E技术文档下载：
    MAX4814E技术文档产品手册下载

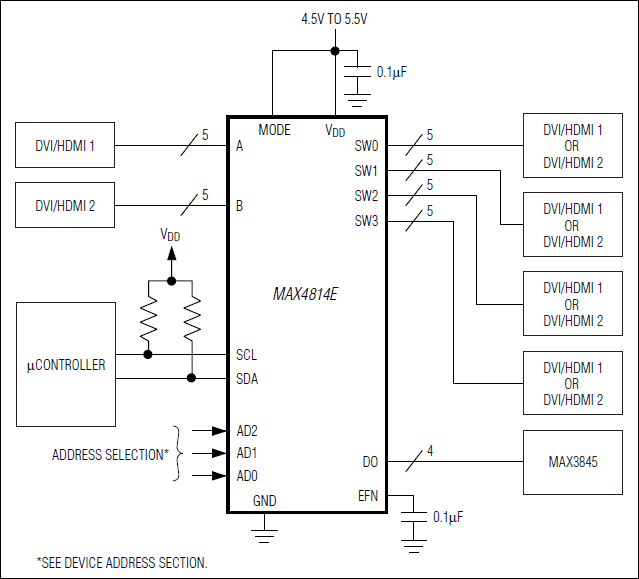

    MAX4814E - 典型电路框图：
    MAX4814E典型电路框图
    承诺原装正品
    专营Maxim美信，真正优化您的供应链
    Maxim产品 - MAX4814E介绍
    MAX4814E - DVI/HDMI 2:4低频扇出开关

    MAX4814E是Maxim美信半导体公司的一款宽带交换产品，MAX4814E是DVI/HDMI 2:4低频扇出开关，本站介绍了MAX4814E的封装应用图解、特点和优点、功能等，并给出了与MAX4814E相关的Maxim元器件型号供参考。

    MAX4814E - DVI/HDMI 2:4低频扇出开关 - 宽带交换 - HDMI开关能够根据需要将低频信号切换到两个输入源或供给四个输出口的任何一个 - 美信半导体

    产品概述

    MAX4814E高清多媒体接口(HDMI)开关用于低频信号切换。MAX4814E工作在+5.0V ±10%单电源，非常适合多个HDMI源连接至多个负载的应用。

    MAX4814E为双向2:4 HDMI™开关，每个开关由五路单刀/单掷(SPST)开关组成。两个低导通电阻3Ω (典型值)通道用来选通+5V和漏极(返回地)，其它三个通道用于数据选通。MAX4814E具有模式选择输入，通过I²C接口或直接控制逻辑输入即可配置芯片的工作模式。

    MAX4814E采用64引脚(10mm x 10mm) TQFP封装，工作在扩展级温度范围：-40°C至+85°C。

    关键特性
  • 以下关键特性由Maxim美信半导体提供：
  • 切换+5V/漏极
  • HPD (热插拔检测)切换
  • DDC (显示数据通道)切换
  • 直接由输入引脚控制或由I²C控制
  • 1µA超低静态电流
  • 开关引脚具有±6kV人体模式(HBM) ESD保护
  • MAX3845的配套芯片
  • 为MAX3845提供I²C控制
  • 64引脚，10mm x 10mm TQFP紧凑型封装
  • 经过优化的两芯片引脚排列支持4:4或2:8配置
    • 热门应用
  • 带有开关的AV接收机
  • 商用/工业HDMI/DVI开关盒
  • 高端消费类电子开关
