MAX4884 - 过压保护控制器，内部限流，TDFN封装

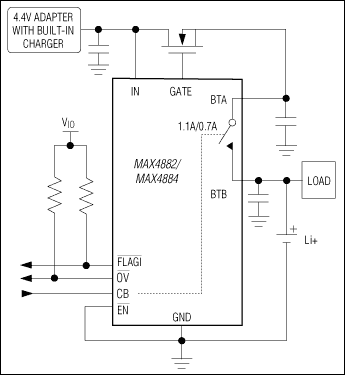

MAX4884是Maxim美信半导体公司的一款保护器产品，MAX4884是过压保护控制器，内部限流，TDFN封装，本站介绍了MAX4884的封装应用图解、特点和优点、功能等，并给出了与MAX4884相关的Maxim元器件型号供参考。

MAX4884 - 过压保护控制器，内部限流，TDFN封装 - 保护器 - 过压保护触发门限，节省空间 - 美信半导体

产品概述

MAX4881–MAX4884为过压保护(OVP)控制器，内置限流开关，可对低压系统提供高达28V的过压保护。如果输入电压超过5.6V (MAX4881/MAX4883)或4.5V (MAX4882/MAX4884)的过压断路电平，外部n沟道MOSFET将被关断，以防元件损坏。欠压/过压指示(/OV)通知处理器出现了欠压/过压故障条件。

MAX4881/MAX4882内置1.1A限流开关，而MAX4883B/MAX4883C/MAX4884B/MAX4884C内置0.7A限流开关。当负载电流处于电流限制的时间超过屏蔽时间时，MAX4881/MAX4882/MAX4883B/MAX4884B的开关锁定，直到重新触发/EN、CB或IN后才再次打开，电流限制(/FLAGI)置位，以便指示电流故障条件。

出现热保护状况之前，MAX4883C/MAX4884C将电流限制在0.7A以内。过流故障持续时间超过屏蔽时间后，过流标志置位，用来指示电流故障。

MAX4881–MAX4884带有一个控制输入(CB)，用来断开或接通内部限流开关。其他特性包括：用于禁止外部n沟道MOSFET的关断功能(/EN)，在打开MOSFET前保证适配器电压达到稳定状态的内置启动延迟电路。

MAX4881–MAX4884采用节省空间的10引脚TDFN封装，工作在-40°C至+85°C扩展工业级温度范围。

关键特性

以下关键特性由Maxim美信半导体提供：

高达28V的过压保护

预设过压断路电平

5.6V (MAX4881/MAX4883)

4.5V (MAX4882/MAX4884)

内置限流开关

1.1A (MAX4881/MAX4882)

0.7A (MAX4883/MAX4884)

驱动低成本n沟道MOSFET

内置50ms启动延时

过压故障/OV标志

限流故障/FLAGI标志

欠压锁定

热关断保护

微型10引脚TDFN封装

热门应用

蜂窝电话

数码相机

MP3播放器

PDA与掌上电脑设备
