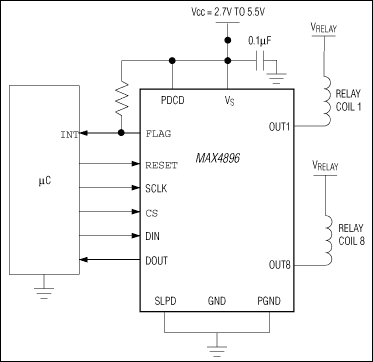

MAX4896是Maxim美信半导体公司的一款模拟开关和复用器产品，MAX4896是小尺寸8通道继电器/负载驱动器，本站介绍了MAX4896的封装应用图解、特点和优点、功能等，并给出了与MAX4896相关的Maxim元器件型号供参考。

MAX4896 - 小尺寸8通道继电器/负载驱动器 - 模拟开关和复用器 - Maxim美信半导体高性能芯片品质 - 美信半导体

产品概述

MAX4896 8通道继电器和负载驱动器专为高达50V的中等功率应用设计。该器件提供20引脚、5mm x 5mm TQFN封装，可节省电路板空间。

MAX4896 8通道继电器驱动器内置电感下冲保护功能，可驱动锁定/非锁定或双线圈继电器，并具有空载和短路故障检测。MAX4896还提供过流保护功能。每路独立的开漏输出具有3Ω (典型)导通电阻，确保吸收200mA的负载电流(VS ≥ 4.5V)。

内置过压保护箝位能够处理感性负载驱动中常见的电压下冲瞬变。结温超过+160°C时，热关断电路关闭所有输出(OUT_)。MAX4896的复位输入允许用户通过单根控制线同时关断所有输出。

MAX4896具有10MHz SPI™/QSPI™/MICROWIRE™兼容串行接口。该串行接口与TTL/CMOS逻辑电平兼容，采用+2.7V至+5.5V单电源供电。此外，SPI输出数据可用于诊断功能，包括负载开路和短路故障检测。

MAX4896提供扩展级(-40°C至+85°C)和汽车级(-40°C至+125°C)工作温度范围。

关键特性

以下关键特性由Maxim美信半导体提供：

支持高达50V的连续漏-源电压

确保驱动电流：

VS ≥ 4.5V

200mA (所有通道打开)

410mA (单个通道)

V S ≤ 3.6V

100mA

内置输出箝位防止电感反冲

+2.7V至+5.5V逻辑电源电压

/RESET输入同时关断所有输出

内置上电复位

汽车级温度范围(-40°C至+125°C)

SPI/QSPI/MICROWIRE兼容串行接口

串行数字输出用于菊链式连接和诊断

/FLAG输出用于µP中断

开路和短路检测和保护

热关断

100µA (最大)低静态电源电流

可节省空间的5mm x 5mm、20引脚、TQFN封装

热门应用

ATE系统

工业设备

电网监视与保护设备

白色家电
