MAX5483 - 10位、非易失、线性变化数字电位器

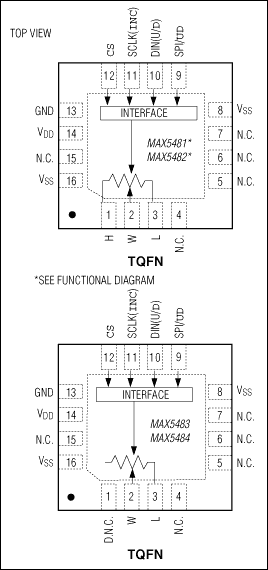

MAX5483是Maxim美信半导体公司的一款光电产品产品，MAX5483是10位、非易失、线性变化数字电位器，本站介绍了MAX5483的封装应用图解、特点和优点、功能等，并给出了与MAX5483相关的Maxim元器件型号供参考。

MAX5483 - 10位、非易失、线性变化数字电位器 - 光电产品 - 单路1024抽头数字电位器 - 美信半导体

产品概述

MAX5481–MAX5484是10位(1024抽头)非易失、线性变化、可编程分压器和可变电阻器，能实现机械电位器的功能，但是采用可引脚配置的3线串行SPI™兼容接口或增/减数字接口替代了机械装置。MAX5481/MAX5482是3端分压器，MAX5483/MAX5484是2端可变电阻器。

MAX5481–MAX5484具有内部、非易失、电可擦除可编程只读存储器(EEPROM)，用于存储上电时滑动端的初始位置。3线SPI兼容串行接口允许以高达7MHz的数据速率进行通信。还提供引脚可选的增/减数字接口。

MAX5481–MAX5484非常适合需要数字控制电位器的应用场合。用作分压器或可变电阻器时(参见完整数据资料中的Selector Guide)，提供两种端到端电阻(10kΩ和50kΩ)。端到端标称电阻温度系数为35ppm/°C，而比例温度系数仅为5ppm/°C，因此这些器件非常适用于那些要求低温度系数分压器的应用，例如低漂移、可编程增益放大器。

MAX5481–MAX5484可采用+2.7V至+5.25V单电源供电或±2.5V双电源供电。向非易失存储器写数据时，该系列器件消耗400µA (最大值)电源电流，待机电源电流为1.0µA (最大值)。MAX5481–MAX5484采用节省空间的(3mm x 3mm)、16引脚TQFN或14引脚TSSOP封装，可工作在扩展级(-40°C至+85°C)温度范围。

关键特性

以下关键特性由Maxim美信半导体提供：

1024抽头位置

上电时从非易失性存储器中调出滑动端位置

16引脚(3mm x 3mm x 0.8mm) TQFN或14引脚TSSOP封装

35ppm/°C端到端电阻温度系数

5ppm/°C比例温度系数

10kΩ和50kΩ端到端电阻

通过引脚选择SPI兼容串行接口或增/减数字接口

1µA (最大)待机电流

+2.7V至+5.25V单电源供电

±2.5V双电源供电

热门应用

增益与失调调节

LCD对比度调节

低漂移可编程增益放大器

替代机械电位器

压力传感器
